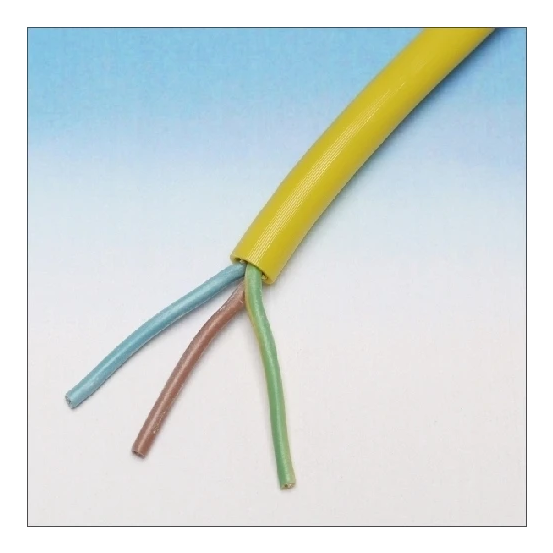

3-aderige PUR kabel van 0,75 mm² op een rol van 100 meter met een spanning van 300/500 V. Deze gele kabel heeft een polyurethaan mantel en een soepele klasse 5 koperen geleider.
De DYNAMIC pur kabel QWPK, BMQL wordt geleverd op een rol van 100 meter. Deze kabel is voorzien van 3 aders met een nominale geleiderdoorsnede van 0,75 mm².
Belangrijkste kenmerken
De kabel is voorzien van een koperen geleider met een soepele klasse 5 opbouw en een blanke, ronde geleidervorm. Er is een aardgeleider in de vorm van een geel/groene ader aanwezig, en de adercodering verloopt via kleur met rubber als materiaal voor de aderisolatie. De nominale spanning bedraagt 300/500 V en de geleiderweerstand bij 20 °C is 26 Ohm/km. Het mantelmateriaal bestaat uit polyurethaan met een gele kleur.
De buitendiameter bedraagt circa 7 mm. De max. toelaatbare geleidertemperatuur is 90 °C en de min. buigradius voor vast verlegd is 35 mm. Tijdens montage is de kabeltemperatuur -30 - 80 °C en na montage is dit -40 - 90 °C.
Kenmerken op een rij
Verpakt op een rol van 100 meter
3 aders met een nominale geleiderdoorsnede van 0,75 mm²
Koperen geleider met soepele klasse 5 opbouw
Nominale spanning van 300/500 V
Polyurethaan mantel in de kleur geel
Specificaties
Meer informatie
Aantal aders
3
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
18
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: klasse
Geen
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Nee
Buitendiameter circa
7 mm
CLC
H05BQ-F
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
26 Ohm/km
Getwist
Nee
Gewicht
59 kg/km
Halogeenvrij volgens IEC 60754-1
YES
Halogeenvrij volgens IEC 60754-2
YES
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
7 mm
Kabelgeometrie
Rond
Kabelhoogte circa
7 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Geel
Mantelmateriaal
Polyurethaan (PU)
Materiaal aderisolatie
Rubber
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
21 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
35 mm
Model
Mantelleiding
NEN
BMqL
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
0.75 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Specificatie aderisolatie
Rubber - Ethyleen propyleen rubber (EPR)
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 90 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
