Softstarter voor draaistroommotoren met 72A bedrijfsstroom, 208-600V spanning en 37kW vermogen bij 400V. Voorzien van instelbare aanloopklasse, interne by-pass en IP10-bescherming.

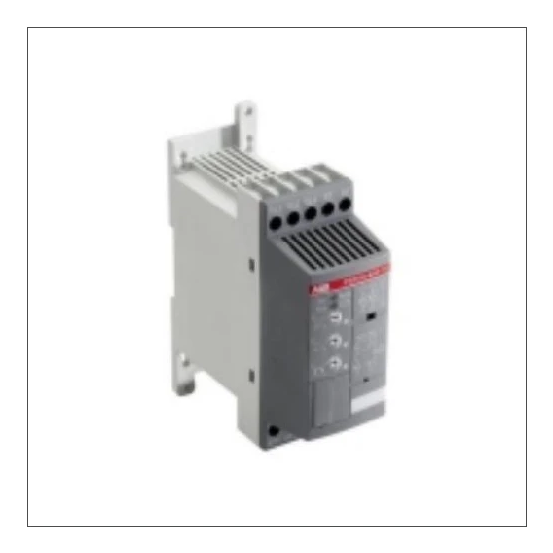

De ABB PSR 72-600-70 softstarter is een ABB PSR soft starter voor draaistroommotoren, met een instelbare aanloopklasse en een nominale bedrijfsstroom van 72 A.
Belangrijkste kenmerken
Deze ABB PSR softstarter is geschikt voor een nominale spanning Ue van 208 tot 600 V en werkt met een AC stuurspanning van 100 tot 240 V bij zowel 50 als 60 Hz. De softstarter is ontworpen voor een nominale bedrijfsstroom Ie van 72 A bij 40 °C en een nominale omgevings(meet)temperatuur zonder derating van 40 °C.
De PSR 72-600-70 ondersteunt draaistroommotoren in standaardschakeling met een vermogen van 22 kW bij 230 V en 37 kW bij 400 V. De aanloopklasse is instelbaar en de softstarter is uitgevoerd met een interne by-pass schakelaar. Daarnaast heeft dit ABB PSR model beschermingsgraden IP10 en NEMA 1.
De softstarter is uitgevoerd zonder geïntegreerde overbelastingsbeveiliging voor de motor, zonder display en zonder torque control. Het type stuurspanning is AC en het product behoort tot de ABB PSR serie softstarters.
Kenmerken op een rij
Nominale spanning Ue: 208–600 V
Nominale stuurspanning bij AC 50/60 Hz: 100–240 V
Nominale bedrijfsstroom Ie bij 40 °C: 72 A
Nominaal motorvermogen standaardschakeling: 22 kW bij 230 V en 37 kW bij 400 V
Instelbare aanloopklasse met interne by-pass schakelaar (IP10, NEMA 1)
Specificaties
Meer informatie
Aanloopklasse
Instelbaar
Beschermingsgraad (IP)
IP10
Beschermingsgraad (NEMA)
1
Geïntegreerde overbelastingsbeveiliging motor
Nee
Interne by-pass schakelaar
Ja
Met display
Nee
Nominale bedrijfsstroom Ie bij 40 °C
72 A
Nominale omgevings(meet)temperatuur zonder derating
40 °C
Nominale spanning Ue
208-600 V
Nominale stuurspanning bij AC 50 Hz
100-240 V
Nominale stuurspanning bij AC 60 Hz
100-240 V
Nominale vermogen draaistroommotor, standaardschak., bij 230 V
22 kW
Nominale vermogen draaistroommotor, standaardschak., bij 400 V
