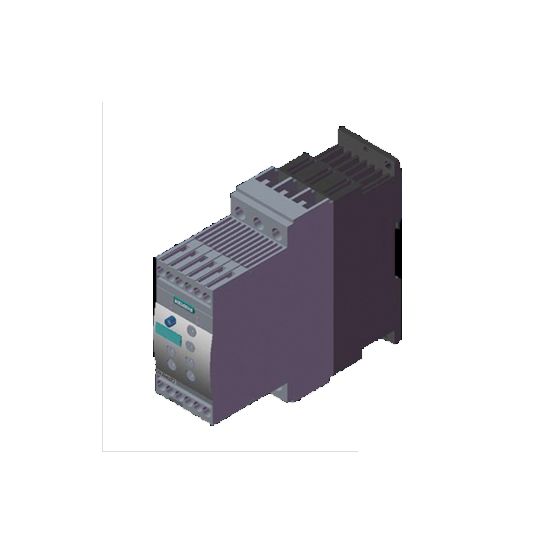

De Siemens 3RW40 soft starter 3RW40271BB14 is een softstarter uit de Siemens 3RW40-serie voor het gecontroleerd inschakelen van draaistroommotoren tot 15 kW bij 400 V.
Belangrijkste kenmerken
Deze Siemens 3RW40 soft starter is ontworpen voor motoren met een nominale bedrijfsstroom van 32 A en een standaardschakelingvermogen van 7,5 kW bij 230 V en 15 kW bij 400 V. De softstarter werkt in een spanningsbereik van 200 tot 480 V en is geschikt voor een enkele draairichting. De voedingsspanning voor 3-fasen bedraagt 200–480 V.
De aanloop is nauwkeurig instelbaar dankzij een instelbaar startkoppel van 40–100% en een instelbare start- en stoptijd van 0–20 s. Daarnaast beschikt deze softstarter over piekstroomreductie, een interne by-pass schakelaar en een geïntegreerde overbelastingsbeveiliging voor de motor. De nominale omgevings(meet)temperatuur zonder derating bedraagt 40 °C en de behuizing heeft een beschermingsgraad van IP20.
Voor de aansturing is de Siemens 3RW40271BB14 geschikt voor AC/DC stuurspanningen van 110–230 V bij 50/60 Hz én bij DC. De softstarter is voorzien van één logische ingang, twee relaisuitgangen en een signaalkontakt. Het apparaat is energiebesparend en uitgevoerd zonder display, met functie voor enkele draairichting.
Kenmerken op een rij
Nominale spanning Ue: 200–480 V, voedingsspanning 3F: 200–480 V
Nominale bedrijfsstroom Ie bij 40 °C: 32 A
Nominaal vermogen draaistroommotor: 7,5 kW bij 230 V, 15 kW bij 400 V (standaardschakeling)
Instelbaar startkoppel 40–100%, start- en stoptijd instelbaar 0–20 s
Geïntegreerde motor-overbelastingsbeveiliging, interne by-pass schakelaar en piekstroomreductie
Specificaties
Meer informatie
Aantal relaisuitgangen
2
Beschermingsgraad (IP)
IP20
Energiebesparend
Ja
Geïntegreerde overbelastingsbeveiliging motor
Ja
Instelbaar startkoppel
40-100 %
Instelbare starttijd
0-20 s
Instelbare stoptijd
0-20 s
Logische ingangen
1
Logische uitgangen
0
Nominale bedrijfsstroom Ie bij 40 °C Tu
32 A
Nominale bedrijfsstroom Ie bij 40 °C
32 A
Nominale omgevings(meet)temperatuur zonder derating
40 °C
Nominale spanning Ue
480 V
Nominale spoelspanning Us bij AC 50Hz
110-230 V
Nominale spoelspanning Us bij AC 60Hz
110-230 V
Nominale spoelspanning Us bij DC
110-230 V
Nominale vermogen (230 V)
7.5 kW
Nominale vermogen (400 V)
15 kW
Nominale vermogen 1F
7.5 kW
Nominale vermogen 3F
15 kW
Nominale vermogen draaistroommotor, standaardschak., bij 230 V
7.5 kW
Nominale vermogen draaistroommotor, standaardschak., bij 400 V
15 kW
Piekstroomreductie
Ja
Spoelspanning AC
110-230 V
Spoelspanning DC
110-230 V
Stuurspanning AC
110 t/m 230 V
Stuurspanning DC
110 t/m 230 V
Toegekende frequentie, hulp-/stuurs
50-60 Hz
Type spanning voor bekrachtiging
AC/DC
Type spoelspanning
AC/DC
Voedingsspanning 1F
0 V
Voedingsspanning 3F
200-480 V
Voorzien van signaalkontakt
Ja
