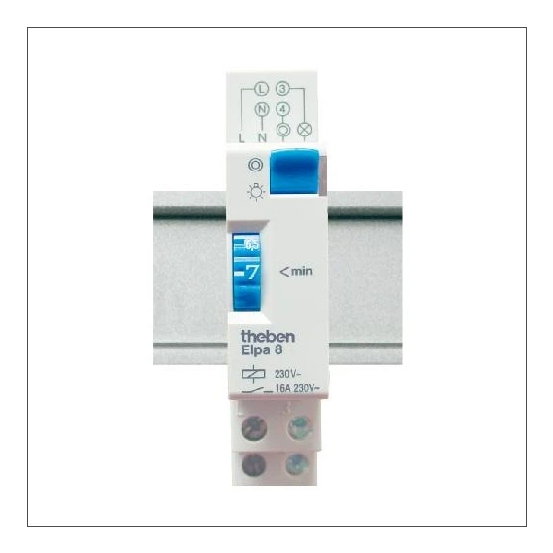

De Theben ELPA 8 trappenhuisschakelaar is een mechanische trappenhuisautomaat voor montage op een DIN-rail, uitgevoerd in grijs en geschikt voor een voedingsspanning van 207 - 253 V AC.
Belangrijkste kenmerken
De Theben ELPA 8 trappenhuisschakelaar is een mechanisch uitgevoerde schakelaar uit de ELPA DIN-RAIL MECHANISCH serie. Het apparaat wordt op een DIN-rail gemonteerd en heeft een inbouwdiepte van 60 mm en een breedte van 1 module-eenheid. De voedingsspanning ligt tussen 207 en 253 V AC, met een stuur- en spoelspanning van 230 V bij 50 Hz.
Deze trappenhuisschakelaar beschikt over 1 maakcontact en werkt als repetitieve schakeling zonder stroomstootfunctie. De afvalvertraging is instelbaar van 0,5 tot 7 minuten en er is geen voorwaarschuwing voor uitschakeling. De glimlampstroom voor het drukcontact bedraagt 50 mA.
Qua belastbaarheid ondersteunt de ELPA 8 maximaal 2300 W gloeilampbelasting, 2300 VA TL-buisbelasting (ook duo-geschakeld) en 1300 VA voor parallel gecompenseerde TL-buizen. Het maximale schakelvermogen voor LED-belasting bedraagt 300 W, met een maximale schakelstroom van 10 A (cos phi = 0,6) en een nominale (meet)schakelstroom van 16 A. De schakeling is geschikt voor 3- en 4-draads configuraties en werkt op AC-voedingsspanning.
Kenmerken op een rij
Mechanische trappenhuisschakelaar uit de ELPA DIN-RAIL MECHANISCH serie
Montagewijze: DIN-rail, inbouwdiepte 60 mm, breedte 1 module-eenheid
