Aardlekautomaat 1P+N met 25A, C-karakteristiek en 30mA lekstroom type A. Geschikt voor DIN-rail montage met 10kA kortsluitvermogen, 2 modules breed en 69mm inbouwdiepte.

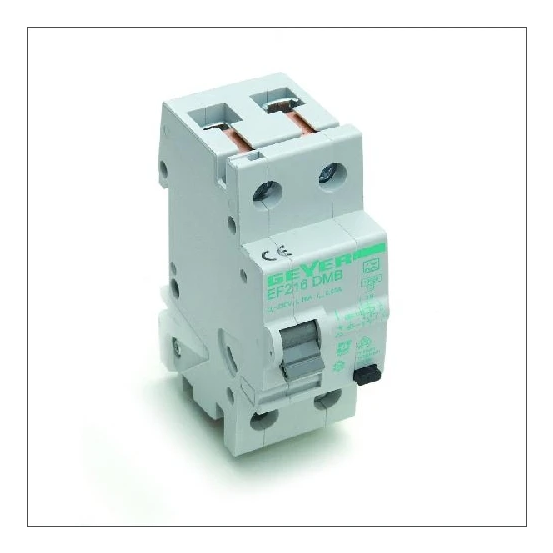

De GEYER EF225DMC aardlekautomaat uit de EF..DMC-serie combineert beveiliging tegen overstroom en aardlek in één compact DIN-railapparaat.
Belangrijkste kenmerken
Deze GEYER EF225DMC aardlekautomaat is uitgevoerd als 1P+N met één beveiligde pool en een totale polenconfiguratie van 2. De nominale (meet)stroom bedraagt 25 A en de nominale (meet)spanning 230 V bij spanningsstype AC. Met een uitschakelkarakteristiek C en een type lekstroom A biedt het apparaat aardlekbeveiliging met een nominale foutstroom van 0,03 A.
De aardlekautomaat heeft een nominale kortsluitafschakelvermogen Icn van 10 kA volgens EN 61009-1 en een nominale afschakelvermogen volgens EN 61009 van eveneens 10 kA. De energiebegrenzingsklasse is 3 en de overspanningscategorie is 3, met een vervuilingsgraad 2. Het apparaat wordt gemonteerd op een DIN-rail en heeft een inbouwdiepte van 69 mm en een breedte van 2 module-eenheden.
De EF225DMC is voorzien van een meeschakelende nul en een vergrendelingsvoorziening. De aansluitbare geleiderdoorsnede is 1–25 mm² voor zowel eendraads als meerdraads geleiders. De aardlekautomaat is geschikt voor een bedrijfsfrequentie van 50 Hz en heeft een beschermingsgraad IP20. De opgegeven omgevingstemperatuur tijdens bedrijf ligt tussen -25 en 40 °C.
Kenmerken op een rij
Nominale (meet)stroom 25 A en nominale (meet)spanning 230 V AC
1P+N, 2 polen (totaal) met uitschakelkarakteristiek C
Nominale foutstroom 0,03 A, type lekstroom A
Nominaal kortsluitafschakelvermogen Icn 10 kA volgens EN 61009-1
DIN-rail montage, breedte 2 modules, inbouwdiepte 69 mm
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1-25 mm²
Aansluitbare geleiderdoorsnede meerdraads
1-25 mm²
Aantal beveiligde polen
1
Aantal polen (totaal)
2
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
2
Energiebegrenzingsklasse
3
Frequentie
50 Hz
Inbouwdiepte
69 mm
Meeschakelende nul
Ja
Met vergrendelingsvoorziening
Ja
Nominale (meet)spanning
230 V
Nominale (meet)stroom
25 A
Nominale afschakelvermogen IEC 60947-2
0 kA
Nominale afschakelvermogen volgens EN 61009
10 kA
Nominale foutstroom
0.03 A
Nominale kortsluitafschakelvermogen Icn volgens EN 61009-1
