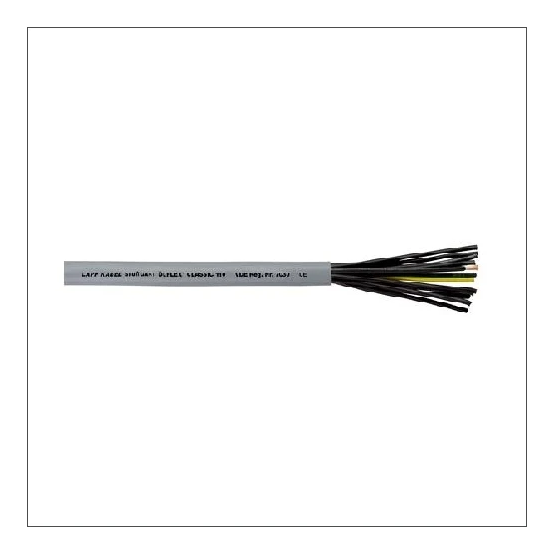

18-aderige stuurstroomkabel van 0,75 mm² op gewenste lengte te knippen met brandklasse Eca en 300/500 V. De kabel heeft soepele kopergeleiders en een grijze PVC-mantel.
Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.
767 op voorraad
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie
De Lapp stuurstroomkabel is verkrijgbaar vanaf 1 meter in de bestelde lengte en is voorzien van 18 aders met een nominale geleiderdoorsnede van 0,75 mm².
Belangrijkste kenmerken
Deze stuurstroomkabel van Lapp is opgebouwd uit soepele kopergeleiders van klasse 5 en beschikt over een aardgeleider. Zowel de aderisolatie als de buitenmantel bestaan uit polyvinylchloride (PVC), waarbij de mantel is uitgevoerd in de kleur grijs. De aders zijn voorzien van een adercodering in cijfers.
De kabel heeft een nominale spanning van 300/500 V en valt onder CPR Eurobrandklasse Eca volgens EN 13501-6, aangevuld met een brandvertraging volgens IEC/EN 60332-1-2. De buitendiameter bedraagt circa 11,7 mm en de minimale buigradius bij stationaire toepassing en vast verleggen is 46,8 mm.
Kenmerken op een rij
18 aders met een nominale geleiderdoorsnede van 0,75 mm²
Soepele kopergeleider van klasse 5 met aardgeleider
PVC aderisolatie en een grijze PVC buitenmantel
Nominale spanning van 300/500 V
CPR Eurobrandklasse Eca volgens EN 13501-6 en brandvertragend volgens IEC/EN 60332-1-2
Buitendiameter circa 11,7 mm
Specificaties
Meer informatie
Aantal aders
18
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Cijfers
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
18
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-1-2
Buitendiameter circa
11.7 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
26 Ohm/km
Getwist
Nee
Gewicht
kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
°C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
46.8 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
0.75 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
