12-aderige stuurstroomkabel van 1,5 mm² op gewenste lengte te knippen met brandklasse Eca en 300/500 V. De kabel heeft soepele koperen geleiders en een grijze PVC-mantel.
Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.
347 op voorraad
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie

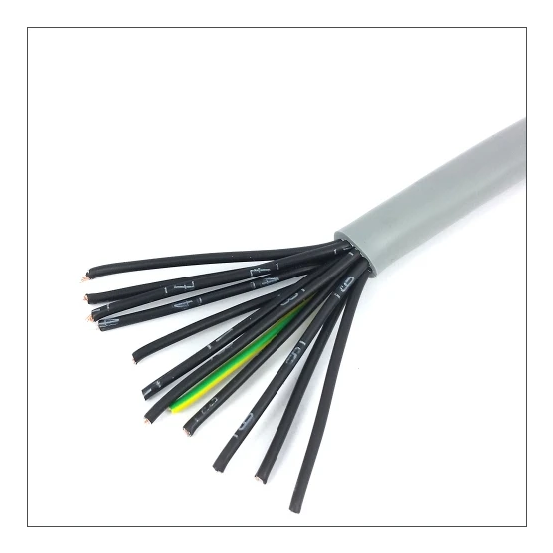

De Lapp stuurstroomkabel is verkrijgbaar vanaf 1 meter in de bestelde lengte en is voorzien van 12 aders met een nominale geleiderdoorsnede van 1,5 mm².
Belangrijkste kenmerken
Deze stuurstroomkabel van Lapp is opgebouwd uit blanke, soepele koperen geleiders van klasse 5, inclusief een aardgeleider. De aders zijn voorzien van een cijfercodering en worden omgeven door een aderisolatie en mantel van polyvinylchloride (PVC) in de kleur grijs. De ronde kabel heeft een buitendiameter van circa 12 mm.
Elektrisch gezien heeft de kabel een nominale spanning U0 van 300 V en een nominale spanning U van 500 V. Wat betreft brandgedrag valt de kabel onder CPR Eurobrandklasse Eca, met brandvertraging volgens IEC/EN 60332-1-2.
Kenmerken op een rij
12 aders en een nominale geleiderdoorsnede van 1,5 mm²
Geleidermateriaal van blank koper met samenstelling klasse 5 = soepel, inclusief aardgeleider
Mantel en aderisolatie van polyvinylchloride (PVC) met een grijze mantelkleur
Nominale spanning U0/U van 300/500 V
CPR Eurobrandklasse Eca en brandvertraging volgens IEC/EN 60332-1-2
Specificaties
Meer informatie
Aantal aders
12
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Cijfers
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
16
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-1-2
Buitendiameter circa
12 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
13.3 Ohm/km
Getwist
Nee
Gewicht
kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
°C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
48 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1.5 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
