Overschuif stroommeettransformator met een primaire stroom van 600A en secundair 5A. Voorzien van 5VA vermogen, schroefaansluiting, aanraakbeveiliging en een opening van 30,5mm.

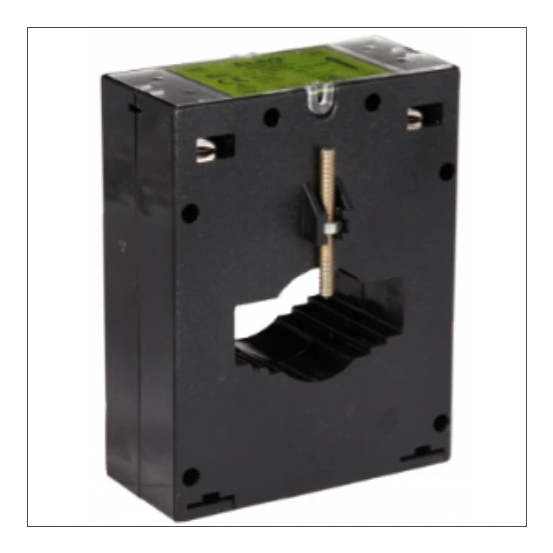

De ELEQ RM stroommeettransformator type 4M3556N is een overschuif stroommeettransformator voor het meten van stroom met een primaire meetstroomsterkte van 600 A en een secundaire nominale stroom van 5 A.
Belangrijkste kenmerken
Deze ELEQ RM stroommeettransformator, model RM70-E/ RM70-E4B, is uitgevoerd als overschuif stroommeettransformator met één primaire ingang. De primaire meetstroomsterkte bedraagt 600 A en wordt secundair omgezet naar een nominale stroom van 5 A, met een secundair (meet)schijnvermogen van 5 VA.
De transformator heeft een openingsdiameter van 30,5 mm, met een openingbreedte van 40,6 mm en een hoogte van 13,8 mm. De secundaire aansluiting gebeurt via een schroefaansluiting. Daarnaast is de stroommeettransformator voorzien van aanraakbeveiliging en heeft hij een overstroombegrenzingsfactor FS 5.
De nauwkeurigheidsklasse is opgegeven als 0,2 / 0,2s. De uitvoering wordt aangeduid als overschuif- of doorsteekstroomomvormer, zonder koperrail. De stroommeettransformator is niet geijkt volgens de opgegeven ETIM-specificatie.
Kenmerken op een rij
Model: overschuif stroommeettransformator, serie RM / RM70-E
Primaire meetstroomsterkte In: 600 A
Secundaire nominale stroom: 5 A
Secundair (meet)schijnvermogen: 5 VA
Openingsdiameter: 30,5 mm (openingbreedte 40,6 mm, hoogte 13,8 mm)
