Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie

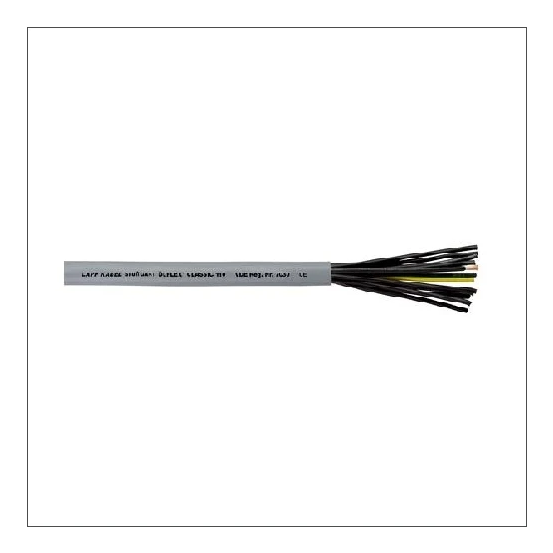

De Lapp stuurstroomkabel is verkrijgbaar vanaf 1 meter in de bestelde lengte. Deze kabel is voorzien van 4 aders met een nominale geleiderdoorsnede van 1 mm².
Belangrijkste kenmerken
Deze soepele stuurstroomkabel is opgebouwd uit blanke, ronde koperen geleiders van klasse 5 en beschikt over een aardgeleider. De aders zijn voorzien van een PVC-isolatie en cijfercodering. De buitenmantel is gemaakt van polyvinylchloride (PVC) in de kleur grijs, met een buitendiameter van circa 6,5 mm.
De nominale spanning bedraagt 300/500 V en de kabel valt onder brandklasse Eca volgens EN 13501-6, met brandvertraging volgens IEC/EN 60332-1-2.
Kenmerken op een rij
4 aders met een nominale geleiderdoorsnede van 1 mm²
Blank koperen geleidermateriaal met soepele geleiders (klasse 5)
Nominale spanning van 300/500 V
Brandklasse Eca volgens EN 13501-6
Met aardgeleider en grijze PVC-buitenmantel
Specificaties
Meer informatie
Aantal aders
4
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Cijfers
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
17
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-1-2
Buitendiameter circa
6.5 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
19.5 Ohm/km
Getwist
Nee
Gewicht
kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
°C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
97.5 mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
97.5 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
26 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
