Rechthoekig 2-polig chassisdeel met pencontacten, geschikt voor 250V en 10A. Voorzien van schroefaansluiting, IP54-bescherming en geschikt voor oppervlaktemontage.

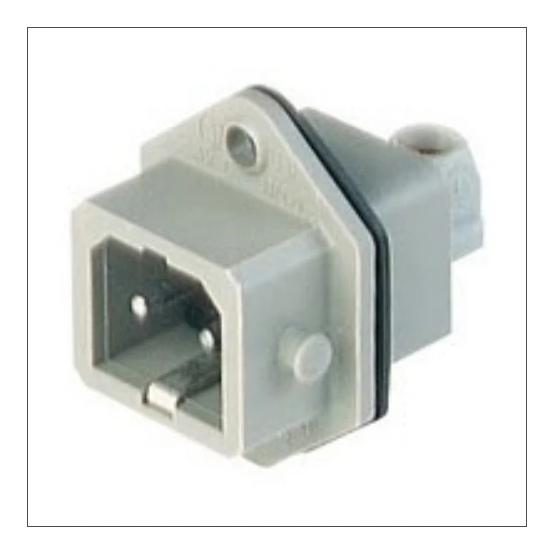

De BELDEN STASEI 2 CHASSISDEEL is een rechthoekige industrieconnector van Belden ICON Connectoren, uitgevoerd als chassisdeel met 2 polen en pencontacten.
Belangrijkste kenmerken
Dit BELDEN STASEI 2 CHASSISDEEL is een rechthoekige connector met 2 polen en penuitvoering, geschikt voor een nominale spanning van 250 V en een nominale stroom van 10 A. Het chassisdeel is voorzien van een schroefaansluiting en is ontworpen voor oppervlaktemontage met kabeltoevoer aan de zijkant.
De behuizing is van kunststof met een isolatielichaam van polyamide (PA) en messing contacten met tincoating. Het chassisdeel heeft één insteekcontactrij en een beschermingsgraad van IP54 in gemonteerde toestand. De toelaatbare bedrijfstemperatuur en omgevingstemperatuur liggen tussen -30 en 90 °C.
Met afmetingen van 22 mm breed, 31,5 mm hoog en 34 mm diep is dit STASEI 2 chassisdeel compact uitgevoerd. Het beschikt over een vergrendelingsvoorziening met langsbeugel en is geschikt voor aansluitbare geleiderdoorsneden van 0,25 tot 1,5 mm² voor eendraads, fijndraads zonder adereindhuls en meerdraads geleiders.
Kenmerken op een rij
Rechthoekig BELDEN STASEI 2 CHASSISDEEL met 2 polen en pencontacten
Nominale spanning 250 V en nominale stroom 10 A
Schroefaansluiting en oppervlaktemontage met kabeltoevoer aan de zijkant
Beschermingsgraad IP54, bedrijfstemperatuur -30 tot 90 °C
Kunststof behuizing, polyamide (PA) isolatielichaam, messing contacten met tincoating
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
0.25 - 1.5 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls
mm²
Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls
0.25 - 1.5 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.25 - 1.5 mm²
Aantal insteekcontactrijen
1
Aantal polen
2
Bedrijfstemperatuur
-30 - 90 °C
Beschermingsgraad (IP), gemonteerd
IP54
Brandbaarheidsklasse isolatiemateriaal conform UL 94
