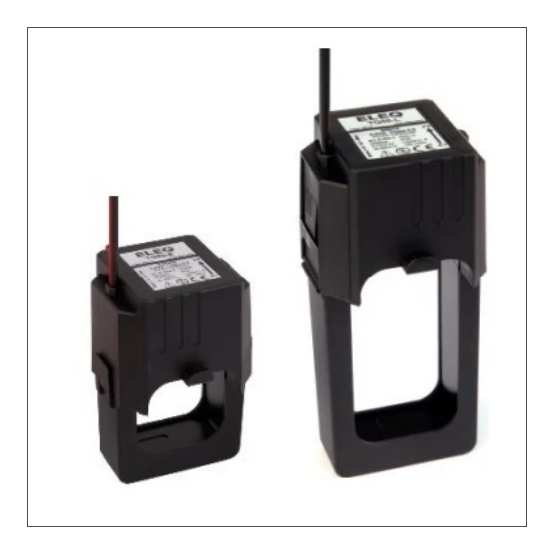

De ELEQ TQ50-L stroommeettransformator is een deelbare, overschuif stroommeettransformator met een primaire meetstroomsterkte van 750 A en een secundaire nominale stroom van 5 A.
Belangrijkste kenmerken
Deze ELEQ TQ50-L deelbare stroommeettransformator (type 4Q5L65) is ontworpen met een primaire meetstroomsterkte In van 750 A en een secundaire nominale stroom van 5 A. Het secundaire (meet)schijnvermogen bedraagt 0,5 VA, met een overstroombegrenzingsfactor FS 5.
De transformator is deelbaar en uitgevoerd als overschuif stroommeettransformator. Hij beschikt over één primaire ingang en een secundaire aansluiting via kabel. De nauwkeurigheidsklasse is opgegeven als klasse 1.
Voor de doorvoer is een openingsdiameter van 84 mm beschikbaar, met een hoogte van de opening van circa 84–85 mm en een breedte van de opening afhankelijk van de bron 42–84 mm. De uitvoering is voorzien van aanraakbeveiliging en wordt geleverd zonder koperrail en zonder snapbevestiging.
Kenmerken op een rij
Primaire meetstroomsterkte In: 750 A
Secundaire nominale stroom: 5 A
Secundair (meet)schijnvermogen: 0,5 VA
Deelbare, overschuif stroommeettransformator met één primaire ingang
