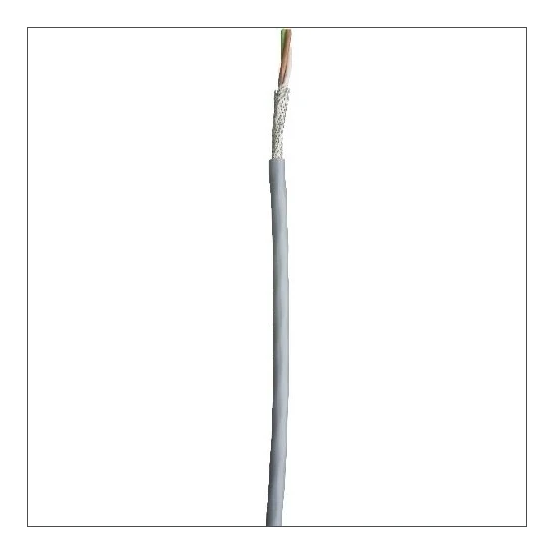

2-aderige stuurstroomleiding van 0,75 mm² op een rol van 100 meter met brandklasse Eca en een spanning van 500 V. Deze grijze PVC-kabel heeft een vlechtwerkscherm en bewapening.
De Jobarco stuurstroomkabel wordt geleverd op een rol van 100 meter. Deze kabel is voorzien van 2 aders met een nominale geleiderdoorsnede van 0,75 mm².
Belangrijkste kenmerken
Deze soepele stuurstroomkabel van Jobarco heeft koperen geleiders met een blank oppervlak en een ronde vorm. De aders en de buitenmantel zijn vervaardigd uit polyvinylchloride (PVC) en de mantel is uitgevoerd in de kleur grijs. De kabel beschikt over een collectieve afscherming en bewapening in de vorm van vlechtwerk, wat zorgt voor een ingebouwd scherm. De nominale spanning U en U0 bedraagt 500 V en de Eurobrandklasse is Eca volgens EN 13501-6.
Kenmerken op een rij
2 aders met een nominale geleiderdoorsnede van 0,75 mm²
Koperen geleider van klasse 5 = soepel
Nominale spanning U/U0 van 500 V
Eurobrandklasse Eca volgens EN 13501-6
Voorzien van vlechtwerkscherm en bewapening
Grijze PVC-buitenmantel met een buitendiameter van circa 6,7 mm
Specificaties
Meer informatie
Aantal aders
2
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Afscherming collectief
Vlechtwerk
Afscherming groepen
Geen
AWG-maat
18
Beschermd tegen torderen
NO
Bewapening/armering
Vlechtwerk
Brandklasse volgens EN 13501-6: klasse
Eca
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-1-2
Buitendiameter circa
6.7 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
26 Ohm/km
Getwist
Nee
Gewicht
60 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Materiaal bewapening
Koper
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
0.75 mm²
Nom. spanning U
500 V
Nom. spanning U0
500 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
YES
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-30 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
