Verpakt per 1 meter

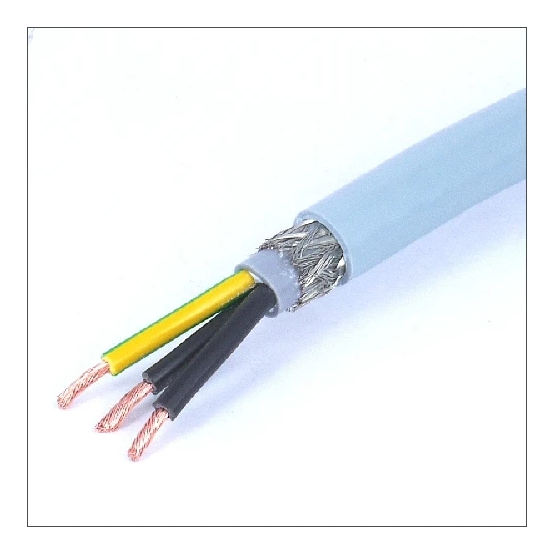

De DYNAMIC stuurstroomkabel is per 1 meter in de bestelde lengte verkrijgbaar en beschikt over 3 aders met een nominale geleiderdoorsnede van 1,5 mm².
Deze stuurstroomkabel van DYNAMIC is voorzien van soepel koperen geleidermateriaal en heeft een nominale spanning van 300/500 V. De ronde kabel heeft een grijze mantel en een buitendiameter van circa 7,5 mm. Voor de installatie is de kabel uitgerust met een aardgeleider en een collectieve afscherming in de vorm van folie en vlechtwerk. Het brandgedrag voldoet aan CPR Euroklasse B2ca-s1,d0,a1 volgens EN 13501-6.
| Aantal aders | 3 |
|---|---|
| Aantal groepen getwist | 1 |
| Aantal hulpaders | 0 |
| Adercodering volgens HD 308 S2 | NO |
| Adercodering | Kleuren en cijfers |
| Afscherming collectief | Folie en vlechtwerk |
| Afscherming groepen | Geen |
| AWG-maat | 16 |
| Beschermd tegen torderen | NO |
| Bewapening/armering | Geen |
| Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes | d0 |
| Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad | a1 |
| Brandklasse volgens EN 13501-6: klasse | B2ca |
| Brandklasse volgens EN 13501-6: rookontwikkeling | s1 |
| Brandvertraging volgens IEC 60332-1-2 | YES |
| Brandvertraging volgens IEC 60332-3-21 (Cat A F/R) | NO |
| Brandvertraging volgens IEC 60332-3-22 (Cat A) | NO |
| Brandvertraging volgens IEC 60332-3-23 (Cat B) | NO |
| Brandvertraging volgens IEC 60332-3-24 (Cat C) | YES |
| Brandvertraging volgens IEC 60332-3-25 (Cat D) | NO |
| Brandvertraging | Volgens IEC/EN 60332-3-24 |
| Buitendiameter circa | 7.5 mm |
| Draagorgaan | Geen |
| Geleidermateriaal | Koper |
| Geleidervorm | Rond |
| Geleiderweerstand bij 20°C | 13.3 Ohm/km |
| Getwist | Nee |
| Gewicht | 98 kg/km |
| Halogeenvrij volgens IEC 60754-1 | YES |
| Halogeenvrij volgens IEC 60754-2 | YES |
| Halogeenvrij volgens IEC 60754-3 | NO |
| Kabelbreedte circa | 7.5 mm |
| Kabelgeometrie | Rond |
| Kabelhoogte circa | 7.5 mm |
| Koudebestendig volgens EN 60811-504+505+506 | NO |
| Litze | NO |
| Mantelkleur | Grijs |
| Mantelmateriaal | Overig |
| Materiaal aderisolatie | Overig |
| Max. toelaatbare geleidertemperatuur | 70 °C |
| Max. treksterkte tijdens installatie | kN |
| Met aardgeleider | YES |
| Min. toegestane buigradius flexibele toepassing met geforceerde geleiding | mm |
| Min. toegestane buigradius flexibele toepassing/vrije beweging | 75 mm |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 75 mm |
| Model | Stuurstroomleiding |
| Nom. geleiderdoorsnede (AWG) | kcmil |
| Nom. geleiderdoorsnede hulpaders | mm² |
| Nom. geleiderdoorsnede | 1.5 mm² |
| Nom. spanning U | 500 V |
| Nom. spanning U0 | 300 V |
| Oliebestendig volgens IEC 60811-404 | NO |
| Oppervlakte geleider | Blank |
| Rookarm volgens IEC 61034-2 | YES |
| Samenstelling geleider | Klasse 5 = soepel |
| Scherm | YES |
| Specificatie aderisolatie | Overig |
| Specificatie mantelmateriaal | Overig |
| Streng diameter | mm |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -30 - 70 °C |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | -5 - 70 °C |
| Vaak gebruikte artikelnummers | 10251132 |
| Vochtbarrière | Geen |
