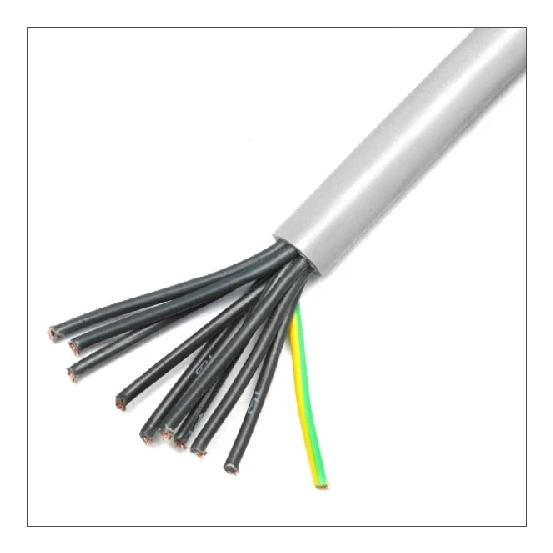

10-aderige installatiekabel van 2,5 mm² op gewenste lengte te knippen met brandklasse B2ca-s1,d1,a1 en 0,6/1 kV spanning. Deze halogeenvrije kabel bevat massieve koperen geleiders.
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.
614 op voorraad
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie
De TKF YMVK-as grondkabel wordt geleverd vanaf 1 meter in de bestelde lengte en is voorzien van 10 aders met een nominale geleiderdoorsnede van 2,5 mm².
Belangrijkste kenmerken
Deze installatiekabel van TKF is voorzien van massieve koperen geleiders en een nominale spanning van 0,6/1 kV. De aders zijn geïsoleerd met gevulkaniseerd polyetheen (XLPE) en beschikken over een geel/groene beschermingsader. De mantel is vervaardigd uit MBZH-materiaal in de kleur grijs.
De kabel is halogeenvrij volgens IEC 60754-2 en rookarm volgens IEC/EN 61034-2. Wat betreft het brandgedrag valt de kabel in brandklasse B2ca-s1,d1,a1 volgens EN 13501-6.
Kenmerken op een rij
10 aders met een nominale geleiderdoorsnede van 2,5 mm²
Massieve koperen geleider
Nominale spanning van 0,6/1 kV
Brandklasse B2ca-s1,d1,a1 volgens EN 13501-6
Halogeenvrij en rookarm
Specificaties
Meer informatie
Aantal aders
10
Aantal hulpaders
0
Adercodering volgens HD 308 S2
YES
Adercodering
Kleur
Aderscherm
NO
AWG-maat
14
Bewapening
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d1
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a1
Brandklasse volgens EN 13501-6: klasse
B2ca
Brandklasse volgens EN 13501-6: rookontwikkeling
s1
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
YES
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-22
Buitendiameter circa
19.1 mm
Concentrische geleider
Geen
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Functiebehoud
Nee
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
7.41 Ohm/km
Geschikt als hoogspanningskabel
NO
Geschikt als installatiekabel
YES
Geschikt als middenspanningskabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
564 kg/km
Glasvezelelement
NO
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
YES
Halogeenvrij volgens IEC 60754-3
NO
Isolatiebehoud volgens IEC 60331
NO
Isolatiebehoud
Nee
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Litze
NO
Loodmantel
NO
Mantelkleur
Grijs
Mantelmateriaal
MBZH
Materiaal aderisolatie
Gevulkaniseerd polyetheen (XLPE)
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius stationaire toepassing/vast verlegd
153 mm
Model
Installatiekabel
NEN
YMz1Kmbzh 0,6/1kV
Nom. doorsnede concentrische geleider
mm²
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
1.74 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
2.5 mm²
Nom. spanning U
1 kV
Nom. spanning U0
0.6 kV
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
YES
Samenstelling geleider
Klasse 1 = massief
Scherm
NO
Specificatie aderisolatie
Polyethyleen (PE)
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
