Gehoekte M12-contrastekker met schroefaansluiting voor 4,8-5,2 mm kabels en 0,25 mm² geleiders. De connector biedt 240V/4A, heeft IP67-bescherming en is inzetbaar tot 80 °C.

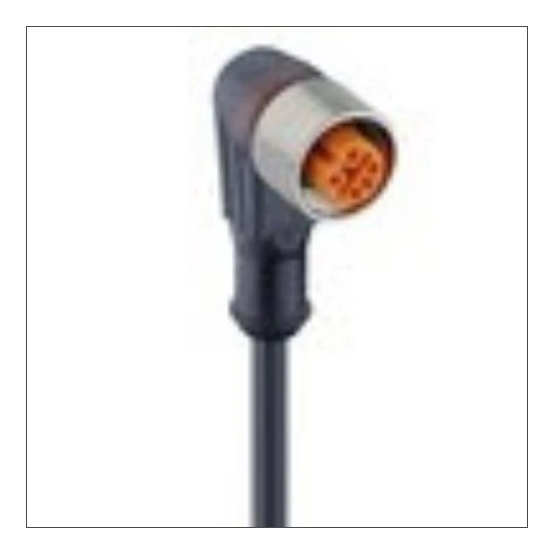

De BELDEN RKWT 4-07/10 M is een M12 contrastekker (female) met schroefaansluiting, uitgevoerd in een schuin (gehoekt) kunststof huis en geschikt voor kabels met een buitendiameter van 4,8 tot 5,2 mm.
Belangrijkste kenmerken
Deze BELDEN RKWT 4-07/10 M M12 contrastekker (female) is veldzijdig confectioneerbaar en beschikt over een schroefaansluiting. De schuin (gehoekte) behuizing is gemaakt van kunststof met een geplastificeerde coating en heeft een connectordiameter van 14,5 mm.
De connector is geschikt voor kabels met een buitendiameter van 4,8 tot 5,2 mm en voor geleiderdoorsneden van 0,25 mm² (eendraads, fijndraads zonder adereindhuls en meerdraads). Hij biedt 4 data-, 4 stuur- en 4 vermogenscontacten, met een nominale spanning van 240 V, een nominale stroom van 4 A en een minimaal aantal steekcycli van 100.
De RKWT 4-07/10 M heeft een beschermingsgraad IP67 in gemonteerde toestand en is ontworpen voor een omgevingstemperatuur van -25 tot 80 °C. De contactmaterialen zijn uitgevoerd in brons met een nikkel/goud-coating, terwijl de schroefdraadring van messing is. De vergrendeling gebeurt met een schroefwartel, bij een metrische draadmaat M10.
Kenmerken op een rij
M12 contrastekker (female) met schroefaansluiting
Schuin (gehoekte) kunststof behuizing met geplastificeerde coating
Geschikt voor kabelbuitendiameter 4,8 - 5,2 mm en geleiderdoorsnede 0,25 mm²
Nominale waarden: 240 V, 4 A, minimaal 100 steekcycli
Beschermingsgraad IP67, omgevingstemperatuur -25 tot 80 °C
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
0.25 - 0.25 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls
mm²
Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls
0.25 - 0.25 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.25 - 0.25 mm²
Aantal data contacten
4
Aantal stuurcontacten
4
Aantal vermogenscontacten
4
Afgeschermd
NO
Beschermingsgraad (IP), gemonteerd
IP67
Brandbaarheidsklasse isolatiemateriaal conform UL 94
