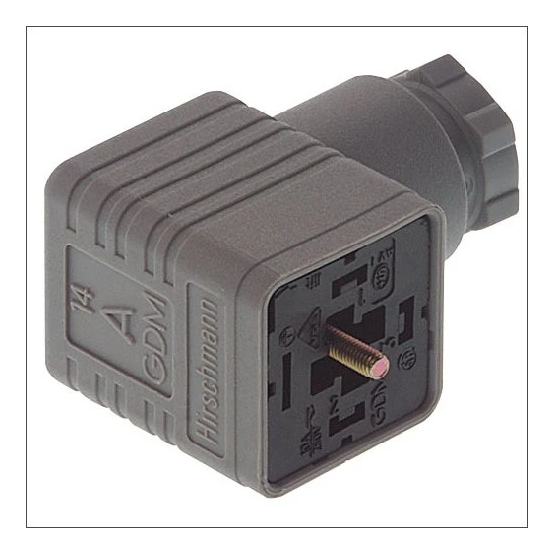

De BELDEN GDM 2011 GR CONN GDM 2011 GS 2P is een rechthoekige 2-polige contrastekker (female) uit de GDM 2-serie van Belden, geschikt voor schroefmontage en voorzien van schroefaansluitingen.
Belangrijkste kenmerken
Deze Belden GDM 2011 GR contrastekker biedt een 2-polige aansluiting met schroefaansluiting en is ontworpen voor een nominale spanning van 250 V en een nominale stroom van 16 A. De connector heeft een zijwaartse kabeltoevoer en maakt gebruik van een schroefwartel als vergrendeling.
De behuizing is uitgevoerd in kunststof met een thermoplast isolatielichaam en messing contacten met tincoating. De connector is voorzien van een aardgeleider en bereikt in gemonteerde toestand beschermingsgraad IP65. Hij is opgegeven voor een omgeving- en bedrijfstemperatuur van -40 tot 125 °C en heeft een vervuilingsgraad 3.
Met afmetingen van 30,5 mm breed, 30,5 mm hoog en 53 mm diep is deze GDM 2011 GR contrastekker geschikt voor aansluitingen met eendraads geleiders van 1,5 mm² en meer- of fijndraads geleiders zonder adereindhuls van 0,25 tot 1,5 mm².
Kenmerken op een rij
2-polige contrastekker (female) uit de Belden GDM 2-serie
Nominale spanning 250 V en nominale stroom 16 A
Beschermingsgraad IP65 (gemonteerd)
Kunststof behuizing met thermoplast isolatielichaam en messing contacten met tincoating
Geschroefde montage met schroefaansluiting en zijwaartse kabeltoevoer
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1.5 - 1.5 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls
mm²
Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls
0.25 - 1.5 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.25 - 1.5 mm²
Aantal polen
2
Bedrijfstemperatuur
-40 - 125 °C
Beschermingsgraad (IP), gemonteerd
IP65
Brandbaarheidsklasse isolatiemateriaal conform UL 94
