Ronde 4-polige contrastekker met schroefaansluiting, 250V en 4A. De zwarte kunststof behuizing heeft een diameter van 20mm, IP67-bescherming en is geschikt voor kabels van 4-6mm.

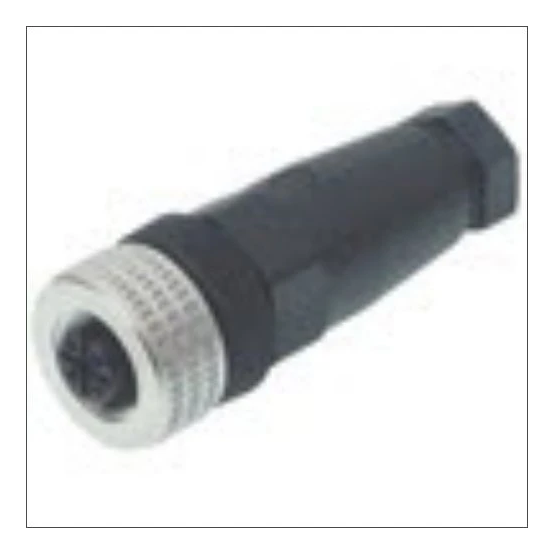

De Belden ELKA 4012 PG 7 is een ronde (industrie) connector van het merk Belden ICON Connectoren, uitgevoerd als contrastekker (female) met 4 polen.
Belangrijkste kenmerken
Deze Belden ELKA 4012 PG 7 ronde connector is een veldzijdig confectioneerbare contrastekker (female) met 4 contacten. De connector heeft een rechte behuizing met een diameter van 20 mm en is geschikt voor kabels met een buitendiameter van 4 tot 6 mm. De elektrische aansluiting wordt gerealiseerd via een schroefaansluiting.
De behuizing is uitgevoerd in kunststof met een geplastificeerde coating en heeft een zwarte kleur. In gemonteerde toestand biedt de connector een beschermingsgraad van IP67. De nominale meetspanning bedraagt 250 V en de nominale meetstroom 4 A. De connector is niet afgeschermd, heeft geen aardgeleider en is uitgevoerd zonder status-indicatie.
Voor de aansluitbare geleiderdoorsnede biedt deze connector mogelijkheden voor eendraads, fijndraads zonder adereindhuls en meerdraads geleiders van 0,14 tot 0,75 mm². De omgevingstemperatuur ligt, afhankelijk van de bron, tussen -25 °C en 90 °C of tussen -40 °C en 90 °C. De brandbaarheidsklasse van het isolatiemateriaal is conform UL 94 V2 en de vervuilingsgraad is opgegeven als 3.
Kenmerken op een rij
Ronde (industrie) contrastekker (female) met 4 contacten
Rechte kunststof behuizing, geplastificeerd, diameter connector 20 mm
Beschermingsgraad gemonteerd: IP67
Nominale (meet)spanning 250 V en nominale (meet)stroom 4 A
Geschikt voor kabels met buitendiameter 4 – 6 mm en geleiderdoorsnede 0,14 – 0,75 mm²
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
0.75 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls
0 mm²
Aansluitbare geleiderdoorsnede fijndraads z adereindhuls
0 mm²
Aansluitbare geleiderdoorsnede meerdraads
2.5 mm²
Aantal data contacten
4
Aantal stuurcontacten
0
Aantal vermogenscontacten
4
Afgeschermd
Nee
Beschermingsgraad (IP)
IP67
Brandbaarheidsklasse isolatiemateriaal conform UL 94
