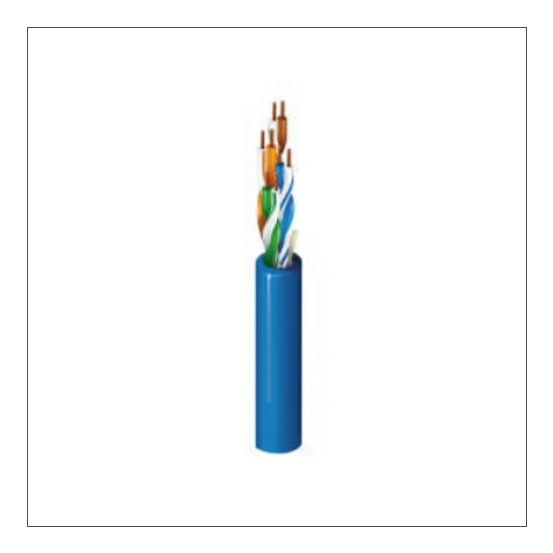

Categorie 6 U/UTP-datakabel met 8 massieve aders in 4 getwiste paren. De kabel heeft een blauwe mantel, een buitendiameter van 6,6 mm en voldoet aan brandklasse Cca-s1,d1,a1.
De BELDEN 2424DC CAT6 U/UTPCCA CAT KABEL CAT6 UTP BLAUW is een UTP CCA datas- en communicatiekabel van het merk Belden, geleverd per meter en uitgevoerd in een blauwe mantel.
Belangrijkste kenmerken
Deze Belden UTP CCA kabel behoort tot categorie 6 en beschikt over 8 aders, getwist in 4 paren. De aders zijn kleurgecodeerd en geïsoleerd met polyolefine. De geleider is massief (klasse 1) met een nominale geleiderdiameter van 0,5 mm en een nominale geleiderdoorsnede van 0,2 mm². De kabel heeft een buitendiameter van circa 6,6 mm en is uitgevoerd met een blauwe buitenmantel.
De kabel is ongeëkrand (U/UTP), zonder afscherming per groep en zonder collectieve afscherming. Ook is er geen bewapening of chemische bescherming toegepast. De kabel is niet waterdicht in langs- of dwarsrichting en niet UV-bestendig. Daarnaast is hij volgens de specificaties niet geschikt voor verwerking in aarde of ondergrond.
Op het gebied van brandgedrag voldoet deze kabel aan brandklasse Cca met specificaties s1 (rookontwikkeling), d1 (brandende vallende druppels/deeltjes) en a1 (corrosiviteit/zuurgraad) volgens EN 13501-6. Daarnaast is brandvertraging gespecificeerd volgens IEC/EN 60332-3-24 en wordt brandvertraging volgens IEC 60332-1-2 en IEC 60332-3-24 (Cat C) als aanwezig aangegeven.
Kenmerken op een rij
Belden UTP CCA datas- en communicatiekabel, categorie 6
8 aders in 4 getwiste paren, kleurgecodeerd
Massieve geleider (klasse 1), 0,5 mm diameter en 0,2 mm² doorsnede
Buitendiameter circa 6,6 mm met blauwe mantel
Brandklasse Cca s1 d1 a1 en brandvertraging volgens IEC/EN 60332-3-24 en IEC 60332-1-2
Specificaties
Meer informatie
Aantal aders
8
Aantal groepen getwist
4
Adercodering
Kleur
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
24
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d1
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a1
Brandklasse volgens EN 13501-6: klasse
Cca
Brandklasse volgens EN 13501-6: rookontwikkeling
s1
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
6.6 mm
Categorie
6
Chemische bescherming
Geen
Geschikt voor verwerking in aarde/ondergrond
NO
Getwist
Per twee
Isolatiebehoud volgens IEC 60331
NO
Kabel dwarswaterdicht
NO
Kabel langswaterdicht
NO
Lengte
1 m
Mantelkleur
Blauw
Mantelmateriaal
Overig
Materiaal aderisolatie
Polyolefine
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Nom. geleiderdiameter
0.5 mm
Nom. geleiderdoorsnede
0.2 mm²
NVP waarde
%
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Samenstelling geleider
Klasse 1 = massief
Toegestane kabelbuitentemperatuur na montage zonder vibratie
°C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
