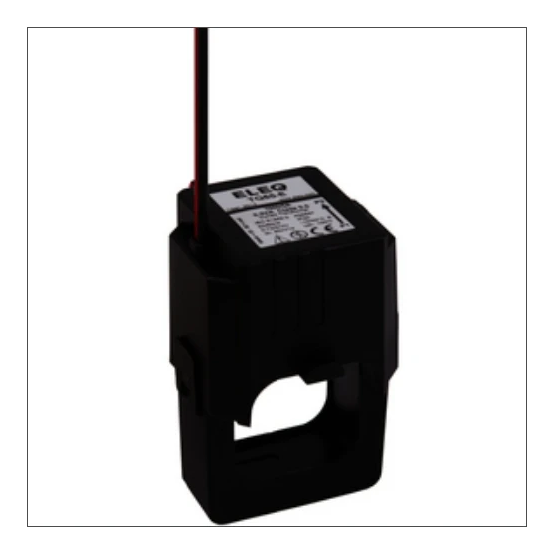

De ELEQ TQ50-E stroommeettransformator, type TQ50E 400/1A 0.5VA (4Q5R12), is een overschuif stroommeettransformator met een primaire meetstroomsterkte van 400 A en een secundaire nominale stroom van 1 A.
Belangrijkste kenmerken
Deze ELEQ TQ50-E stroommeettransformator is uitgevoerd als overschuif stroommeettransformator en is geschikt voor een primaire meetstroomsterkte In van 400 A met een secundaire nominale stroom van 1 A. Het secundair (meet)schijnvermogen bedraagt 0,5 VA en de transformator valt in nauwkeurigheidsklasse 0,5.
De TQ50-E uitvoering beschikt over een openingsdiameter van 42 mm, met een hoogte van de opening van 42 mm en een breedte van 18 mm. De transformator is deelbaar en voorzien van aanraakbeveiliging. De aansluiting secundair kan worden uitgevoerd via schroefaansluiting of kabel, afhankelijk van de aangeleverde configuratiegegevens.
Verder heeft deze stroommeettransformator één primaire ingang, is niet geijkt, heeft geen koperrail en geen snapbevestiging. De overstroombegrenzingsfactor is opgegeven als FS 5.
Kenmerken op een rij
Model: overschuif stroommeettransformator (TQ50-E, type TQ50E 400/1A 0.5VA)
Primaire meetstroomsterkte In: 400 A, secundaire nominale stroom: 1 A
Secundair (meet)schijnvermogen: 0,5 VA, nauwkeurigheidsklasse 0,5
Openingsdiameter 42 mm, hoogte opening 42 mm, breedte opening 18 mm
Deelbare uitvoering met aanraakbeveiliging en één primaire ingang
