Rechthoekige 2-polige contrastekker met schroefaansluiting voor 0,25-1,5 mm² geleiders. Deze IP54-connector is geschikt voor 250V/10A en heeft een langsbeugelvergrendeling.

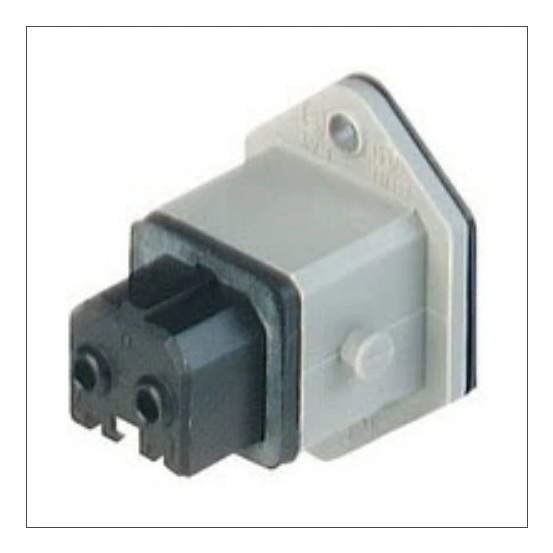

De BELDEN STAKEI 2 CONNECTOR INB is een rechthoekige connector van Belden, uitgevoerd als contrastekker (female) met 2 polen en een inzet-montagewijze.
Belangrijkste kenmerken
Deze Belden STAKEI 2 connector is een rechthoekige contrastekker (female) met 2 polen en 1 insteekcontactrij. De elektrische aansluiting gebeurt via een schroefaansluiting en de connector is geschikt voor eendraads, fijndraads zonder adereindhuls en meerdraads geleiders met een doorsnede van 0,25 tot 1,5 mm².
De behuizing is uitgevoerd in kunststof met een polyamide (PA) isolatielichaam en messing contacten met een tinnen contactcoating. De connector heeft een langsbeugel als type vergrendeling, is voorzien van afdichting en biedt in gemonteerde toestand een beschermingsgraad van IP54. De kabeltoevoer is aan de zijkant gepositioneerd.
De BELDEN STAKEI 2 CONNECTOR INB is ontworpen voor een nominale spanning van 250 V en een nominale stroom van 10 A, met een toegekende stootspanning van 2,5 kV en vervuilingsgraad 3. Het product kan worden gebruikt binnen een omgevingstemperatuur en bedrijfstemperatuur van -30 tot 90 °C. De compacte afmetingen bedragen 22 mm breedte, 31,5 mm hoogte en 34 mm diepte.
Kenmerken op een rij
Rechthoekige contrastekker (female) met 2 polen en 1 insteekcontactrij
Schroefaansluiting voor geleiders van 0,25 - 1,5 mm² (eendraads, fijndraads zonder adereindhuls, meerdraads)
Kunststof behuizing met polyamide (PA) isolatielichaam en messing contacten met tincoating
Beschermingsgraad IP54 (gemonteerd) met afdichting en langsbeugel vergrendeling
Nominale waarden: 250 V, 10 A, 2,5 kV stootspanning, omgevingstemperatuur -30 tot 90 °C
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
0.25 - 1.5 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls
mm²
Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls
0.25 - 1.5 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.25 - 1.5 mm²
Aantal insteekcontactrijen
1
Aantal polen
2
Bedrijfstemperatuur
-30 - 90 °C
Beschermingsgraad (IP), gemonteerd
IP54
Brandbaarheidsklasse isolatiemateriaal conform UL 94
