3-polige vermogensschakelaar met een instelbereik van 0,63A en 8A kortsluitbeveiliging. Dit IP20-toestel heeft een draaiknopbediening en afmetingen van 45x89x97 mm.

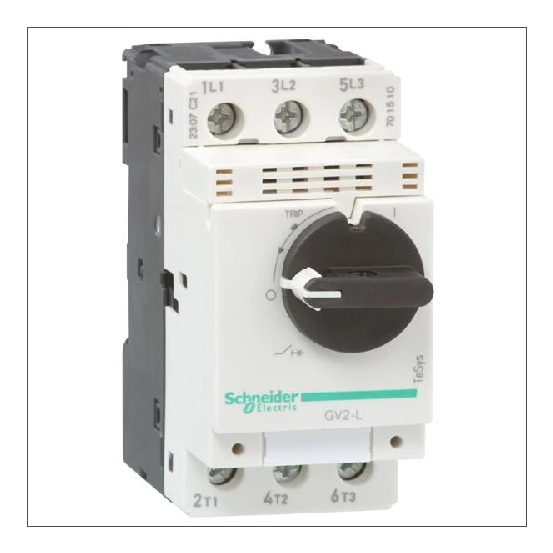

De Schneider Electric TeSys GV2L04 is een vermogensschakelaar/motorbeveiligingsschakelaar met een instelbereik voor overbelastingsbeveiliging van 0,63 A en een beschermingsgraad IP20.
Belangrijkste kenmerken
Deze Schneider Electric TeSys GV2L04 vermogensschakelaar is uitgevoerd als compleet apparaat in behuizing en beschikt over 3 polen. De hoofdstroomaansluiting bevindt zich aan de achterzijde en kan via railaansluiting of schroefaansluiting worden gerealiseerd. Het apparaat wordt bediend met een draaiknop.
De GV2L04 heeft een nominaal afschakelvermogen Icu van 100 kA bij 400 V AC en een nominaal vermogen van 0,09 kW bij AC-3 230 V en 0,18 kW bij AC-3 400 V. Het instelbereik voor de onvertraagde kortsluitbeveiliging ligt op 8 A en het instelbereik voor de overbelastingsbeveiliging op 0,63 A. De nominale continustroom Iu bedraagt 0,63 A en de bedrijfsspanning (meetspanning) is 690 V.
De schakelaar is faseuitvalgevoelig en heeft geen geïntegreerd hulpcontact, geen geïntegreerde onderspanningsspoel en geen thermische beveiliging. Met een breedte van 45 mm, hoogte van 89 mm en diepte van 97 mm, en een IP20-beschermingsgraad, is het een compact toestel binnen de TeSys GV2-serie.
Kenmerken op een rij
Vermogens-/motorbeveiligingsschakelaar Schneider Electric TeSys GV2, type GV2L04
3-polige uitvoering met draaiknopbediening
Instelbereik overbelastingsbeveiliging 0,63 A en kortsluitbeveiliging 8 A
Nominaal vermogen 0,09 kW (AC-3 230 V) en 0,18 kW (AC-3 400 V), Icu 100 kA bij 400 V AC
Beschermingsgraad IP20, afmetingen 45 x 89 x 97 mm (b x h x d)
