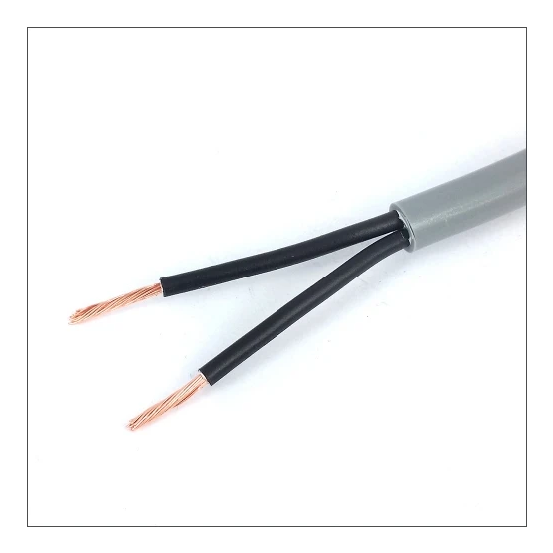

De DYNAMIC stuurstroomkabel is geleverd op een haspel van 500 meter en beschikt over 2 aders met een nominale geleiderdoorsnede van 1 mm².
Belangrijkste kenmerken
Deze stuurstroomkabel van Dynamic is voorzien van koperen geleiders van het type klasse 5 = soepel, met een adercodering in cijfers en polyvinylchloride (PVC) als isolatiemateriaal. De kabel heeft een ronde geometrie met een buitendiameter van circa 5,7 mm en een grijze mantel van polyvinylchloride (PVC). Met een nominale spanning U0 van 300 V en U van 500 V is de leiding ingericht voor elektrotechnische toepassingen.
Het brandgedrag van de kabel valt onder brandklasse Dca volgens EN 13501-6, inclusief rookontwikkeling s2, brandende vallende druppels/deeltjes d0 en corrosiviteit/zuurgraad a3. De brandvertraging voldoet aan IEC/EN 60332-3-24 en IEC 60332-1-2.
Kenmerken op een rij
2 aders met een nominale geleiderdoorsnede van 1 mm²
Koperen geleider van klasse 5 = soepel
Nominale spanning U0/U: 300/500 V
Brandklasse Dca-s2,d0,a3 volgens EN 13501-6
Buitendiameter van circa 5,7 mm
Grijze PVC buitenmantel
Specificaties
Meer informatie
Aantal aders
2
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Cijfers
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
17
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d0
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
5.7 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
19.5 Ohm/km
Getwist
Nee
Gewicht
53 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
5.7 mm
Kabelgeometrie
Rond
Kabelhoogte circa
5.7 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
43 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
43 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-25 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
