Rechte, veldzijdig confectioneerbare female industrieconnector met soldeeraansluiting, 50V en 10A. Geschikt voor kabels van 8-10mm met IP67-bescherming en een bereik tot 90°C.

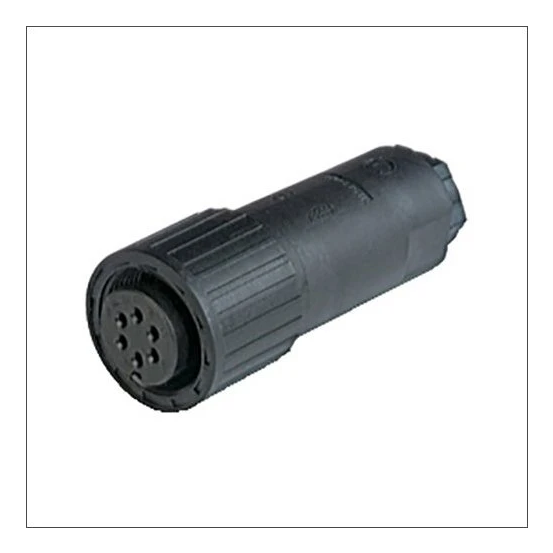

De Belden CM 06 EA 14S-6 S is een ronde, veldzijdig confectioneerbare industrieconnector met contrastekker (female) uitvoering, geschikt voor soldeeraansluiting.
Belangrijkste kenmerken
Deze Belden connector uit de CM-serie is uitgevoerd als rechte contrastekker (female) met soldeeraansluiting. De behuizing en schroefdraadring zijn van kunststof en de connector heeft een diameter van 28,6 mm. De contactpinnen zijn uitgevoerd in messing met een zilveren contactcoating.
De connector biedt 6 vermogenscontacten, 6 stuurcontacten en 6 datacontacten. De nominale meetspanning bedraagt 50 V en de nominale meetstroom 10 A. De aansluitbare geleiderdoorsnede loopt van 1 mm² eendraads tot 0–1 mm² voor fijn- en meerdraads geleiders, met of zonder adereindhuls.
Met een beschermingsgraad IP67 in gemonteerde toestand en een omgevingstemperatuurbereik van -40 tot 90 °C is de connector geschikt voor gebruik in omgevingen met vervuilingsgraad 3. Het isolatiemateriaal heeft een brandbaarheidsklasse V0 volgens UL 94. De kabelinvoer is ontworpen voor kabels met een buitendiameter van 8 tot 10 mm en wordt vergrendeld via een schroefwartel.
