Wandgemonteerde EV-laadunit met twee Type 2 contactdozen van 22 kW per punt voor 3-fase aansluiting. Voorzien van IP55-behuizing, energiemeter, RFID-lezer, LAN, Wi-Fi en OCPP 1.6.

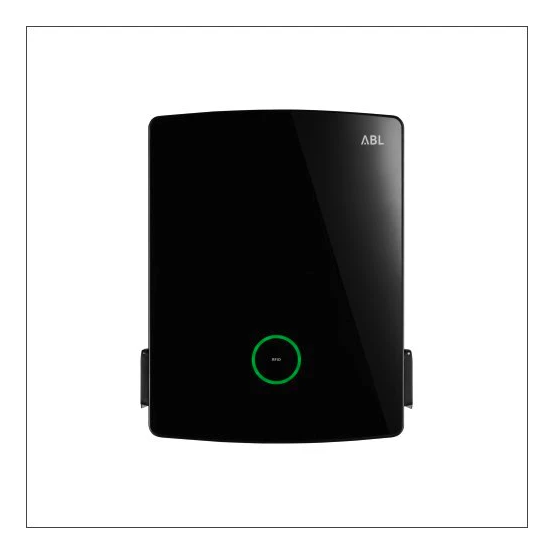

De ABL WALLBOX EM4 REEV EXTENDER 22KW uit de MOBILITY eM4 serie is een wandgemonteerde EV-laadunit met twee Type 2 laadcontactdozen en een nominaal aansluitvermogen van 22 kW per laadpunt.
Belangrijkste kenmerken
Deze ABL 100000181 WALLBOX EM4 REEV EXTENDER 22KW is een twin-laadoplossing met twee laadunits en twee Type 2 laadcontactdozen. Elk laadpunt biedt een maximaal vermogen van 22 kW bij een nominale aansluitwaarde van 22 kW, geschikt voor een 3-fase aansluiting en een ingangsspanning van 230 - 400 V. De aansluiting gebeurt via een wandcontactdoos en de laadkabel is permanent vergrendelbaar op het laadapparaat.
De wallbox is geschikt voor wandmontage en heeft een kunststof behuizing met afmetingen van 428 mm breed, 516 mm hoog en 145 mm diep. Met een beschermingsgraad van IP55 en een slagvastheid van IK10 is de behuizing uitgevoerd voor een robuuste toepassing. De aansluitbare geleiderdoorsnede ligt tussen 2,5 en 13 mm².
Voor monitoring en aansturing is de unit voorzien van een geïntegreerde energiemeter en een MID-compatibele energiemeter, een geïntegreerde RFID-kaartlezer en ondersteuning voor bediening en configuratie per app. Verder is backend meegeleverd en is de wallbox in een netwerk op te nemen via LAN en via Wi-Fi. De unit ondersteunt OCPP versie 1.6 en Plug and Charge volgens ISO 15118, en beschikt over geïntegreerd statisch en dynamisch belastingmanagement.
Op het gebied van veiligheid en detectie is de wallbox uitgerust met DC reststroomdetectie en lasdetectie van schakelaars. Er zijn twee aardlekautomaten type A geïntegreerd. De voeding werkt op 50 Hz en er is geen separate aansluitkast nodig.
Kenmerken op een rij
Twee laadunits met twee Type 2 laadcontactdozen
Maximaal vermogen per laadpunt: 22 kW, nominaal aansluitvermogen 22 kW
Wandmontage met kunststof behuizing, IP55 en IK10
Geïntegreerde energiemeter en MID-compatibele energiemeter
OCPP 1.6, Plug and Charge (ISO 15118), LAN en Wi-Fi connectiviteit
Specificaties
Meer informatie
5G-netwerk standaard
NO
Aansluitbare geleiderdoorsnede
2.5 - 13 mm²
Aansluiting
Wandcontactdoos
Aansluitwijze
Type 2
Aantal aardlekautomaten type A
2
Aantal aardlekautomaten type B
0
Aantal CEE-contactdozen
0
Aantal huishoudelijke contactdozen
0
Aantal laadconnectoren CHAdeMO
0
Aantal laadconnectoren GB AC
0
Aantal laadconnectoren GB DC
0
Aantal laadconnectoren Type 1 CCS
0
Aantal laadconnectoren Type 1
0
Aantal laadconnectoren Type 2 CCS
0
Aantal laadconnectoren Type 2
0
Aantal laadcontactdozen GB
0
Aantal laadcontactdozen Type 2
2
Aantal laadcontactdozen Type 3
0
Aantal laadunits
2
Backend meegeleverd
YES
Bediening en configuratie per app
YES
Beschermingsgraad (IP)
IP55
Breedte
428 mm
Compatible met Amazon Alexa
NO
Compatible met Apple HomeKit
NO
Compatible met Google Assistant
NO
Conform de kalibratiewet
NO
DC reststroomdetectie
YES
Diepte
145 mm
Draagbaar
NO
Export van oplaadlogs
NO
Frequentie
50 Hz
Geschikt voor dynamisch belastingmanagement
YES
Geschikt voor netwerken als master
NO
Geschikt voor netwerken als uitbreiding
YES
Geschikt voor vloermontage
NO
Geschikt voor wandmontage
YES
Hoogte
516 mm
In netwerk op te nemen via LAN
YES
Ingangsspanning
230 - 400 V
Laadkabel permanent vergrendelbaar op laadapparaat
