Ronde veldconnector met 6 vermogens- en 6 datacontacten, penuitvoering en soldeeraansluiting. De kunststof behuizing heeft IP67-bescherming, 50V spanning en 10A stroomsterkte.

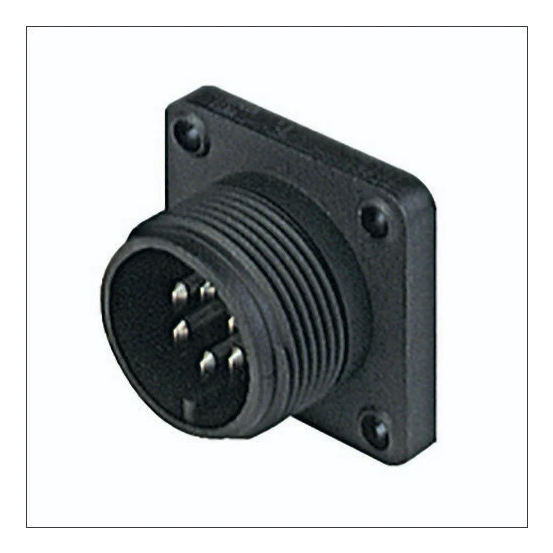

De BELDEN CM 02 E 14S-6P is een ronde, veldzijdig confectioneerbare connector uit de CM-serie van BELDEN, geleverd per stuk.
Belangrijkste kenmerken
Deze BELDEN CM 02 E 14S-6P connector is uitgevoerd met pencontacten en een soldeeraansluiting. De behuizing is recht, vervaardigd uit kunststof en voorzien van een geplastificeerde coating. De schroefdraadring is eveneens van kunststof. De connector heeft een diameter van 29 mm.
De connector beschikt over 6 vermogenscontacten en 6 datacontacten, met een nominale meetspanning van 50 V en een nominale meetstroom van 10 A. De aansluitbare geleiderdoorsnede eendraads bedraagt 1,5 mm². De contactcoating is uitgevoerd in zilver en de contactuitvoering is pen.
In gemonteerde toestand heeft deze connector een beschermingsgraad van IP67 en is hij geschikt voor een omgevingstemperatuur van -40 tot 90 °C. De vervuilingsgraad is 3 en de brandbaarheidsklasse van het isolatiemateriaal is conform UL 94 V1. De connector is niet afgeschermd en is uitgevoerd zonder status-indicatie. De vergrendeling gebeurt met een schroefwartel.
Kenmerken op een rij
Ronde veldconnector BELDEN CM 02 E 14S-6P uit de CM-serie
Rechte kunststof behuizing met geplastificeerde coating en kunststof schroefdraadring
6 vermogenscontacten en 6 datacontacten, penuitvoering met soldeeraansluiting
Nominale meetspanning 50 V en nominale meetstroom 10 A
Beschermingsgraad IP67 gemonteerd en omgevingstemperatuur -40 tot 90 °C
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
1.5 - 1.5 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls
mm²
Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls
mm²
Aansluitbare geleiderdoorsnede meerdraads
mm²
Aantal data contacten
6
Aantal vermogenscontacten
6
Afgeschermd
NO
Beschermingsgraad (IP), gemonteerd
IP67
Brandbaarheidsklasse isolatiemateriaal conform UL 94
