Wandgemonteerd oplaadpunt voor elektrische voertuigen met Type 2 contactdoos, 22 kW vermogen en 3-fase aansluiting. Inclusief IP55-behuizing, RFID-lezer, energiemeter en LAN/Wi-Fi.

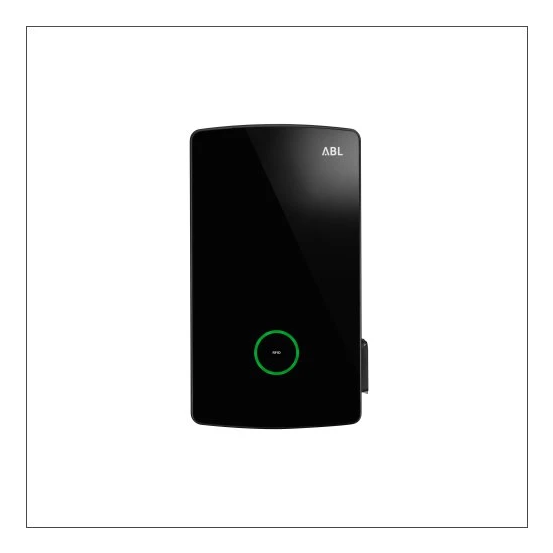

De ABL WALLBOX EM4 SINGLE EXTENDER uit de MOBILITY eM4 serie is een wandgemonteerd oplaadpunt voor elektrische voertuigen met Type 2 stopcontact en een nominaal aansluitvermogen van 22 kW.
Belangrijkste kenmerken
Deze ABL 100000157 WALLBOX EM4 SINGLE EXTENDER is uitgevoerd voor wandmontage en is voorzien van een Type 2 laadcontactdoos. Het maximale vermogen per laadpunt bedraagt 22 kW, bij een ingangsspanning van 230 - 400 V en een 3-fase aansluiting aan de installatiezijde. De behuizing is van kunststof en heeft een beschermingsgraad IP55 en slagvastheid IK10.
De wallbox beschikt over één laadunit en één laadcontactdoos Type 2, met DC reststroomdetectie en lasdetectie van schakelaars. De laadkabel is permanent vergrendelbaar op het laadapparaat. Verder is een aardlekautomaat type A geïntegreerd en is geen separate aansluitkast nodig.
Voor monitoring en aansturing is deze wallbox uitgerust met een energiemeter, een MID-compatibele energiemeter en een geïntegreerde RFID-kaartlezer. Bediening en configuratie zijn mogelijk per app, terwijl verbinding via Wi-Fi en opname in een netwerk via LAN wordt ondersteund. Daarnaast zijn statisch en dynamisch belastingmanagement geïntegreerd en is de wallbox geschikt voor netwerken als uitbreiding. De unit ondersteunt OCPP versie 1.6 en Plug and Charge (ISO 15118).
Kenmerken op een rij
Nom. aansluitvermogen en max. vermogen per laadpunt: 22 kW
Type 2 laadcontactdoos, 1 laadunit en 1 Type 2 laadcontactdoos
Wandmontage, kunststof behuizing, IP55 en IK10
Wi-Fi en LAN-verbinding, bediening en configuratie per app
Geïntegreerde RFID-kaartlezer en MID-compatibele energiemeter
Specificaties
Meer informatie
5G-netwerk standaard
NO
Aansluitbare geleiderdoorsnede
2.5 - 13 mm²
Aansluiting
Wandcontactdoos
Aansluitwijze
Type 2
Aantal aardlekautomaten type A
1
Aantal aardlekautomaten type B
0
Aantal CEE-contactdozen
0
Aantal huishoudelijke contactdozen
0
Aantal laadconnectoren CHAdeMO
0
Aantal laadconnectoren GB AC
0
Aantal laadconnectoren GB DC
0
Aantal laadconnectoren Type 1 CCS
0
Aantal laadconnectoren Type 1
0
Aantal laadconnectoren Type 2 CCS
0
Aantal laadconnectoren Type 2
0
Aantal laadcontactdozen GB
0
Aantal laadcontactdozen Type 2
1
Aantal laadcontactdozen Type 3
0
Aantal laadunits
1
Backend meegeleverd
NO
Bediening en configuratie per app
YES
Beschermingsgraad (IP)
IP55
Breedte
306.5 mm
Compatible met Amazon Alexa
NO
Compatible met Apple HomeKit
NO
Compatible met Google Assistant
NO
Conform de kalibratiewet
NO
DC reststroomdetectie
YES
Diepte
145 mm
Draagbaar
NO
Export van oplaadlogs
NO
Frequentie
50 Hz
Geschikt voor dynamisch belastingmanagement
YES
Geschikt voor netwerken als master
NO
Geschikt voor netwerken als uitbreiding
YES
Geschikt voor vloermontage
NO
Geschikt voor wandmontage
YES
Hoogte
516 mm
In netwerk op te nemen via LAN
YES
Ingangsspanning
230 - 400 V
Laadkabel permanent vergrendelbaar op laadapparaat
