WTW-unit met kunststof kruisstroomwisselaar, EC-motor en 300 m³/h capaciteit. De stalen behuizing is geschikt voor wand- of vloermontage en bevat een bypass en vorstbeveiliging.

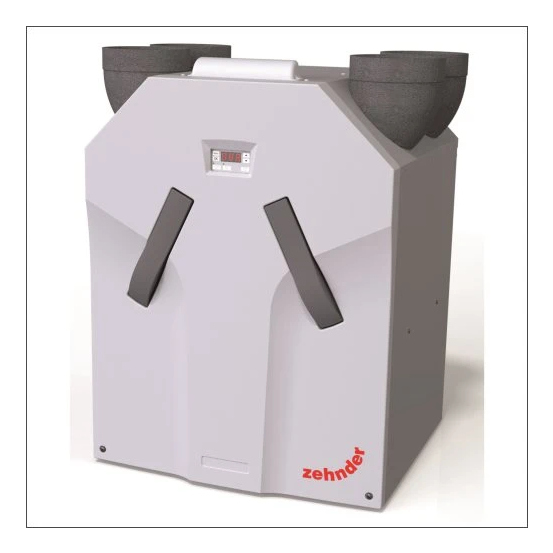

De Zehnder ComfoAir Standard 300 (type CA300 BS R P) is een WTW-apparaat voor eengezinswoningen uit de serie Warmteterugwinning centraal. Dit basisapparaat combineert warmteterugwinning via een kruisstroomwisselaar met een stalen behuizing en is geschikt voor zowel wand- als vloermontage.
Belangrijkste kenmerken
De Zehnder ComfoAir Standard 300 Basis wtw-unit is uitgevoerd met een kruisstroomwarmtewisselaar van kunststof en een EC-motor (elektronische commutatie). Het apparaat werkt op 230 V en 50 Hz en is voorzien van een elektrische aansluiting via een aansluitsnoer met Perilex-stekker. De luchthoeveelheid bedraagt maximaal 300 m³/h bij 50 tot en met 300 Pa, waardoor het apparaat als WTW-systeem inzetbaar is binnen de opgegeven drukgebieden.
De behuizing is van staal en heeft afmetingen van 845 mm hoogte, 625 mm breedte en 572 mm diepte, met een gewicht van 40 kg. De nominale kanaaldiameter ligt tussen 150 en 160 mm en de aansluitingen voor buitenlucht en binnenlucht zijn uitgevoerd als insteek-/kanaaleind. De unit is geschikt voor aansluiting op een cv-ketel en kan zowel op de vloer als aan de wand worden gemonteerd. Plafondmontage is volgens de specificaties niet voorzien.
Voor de beveiliging en regeling is de ComfoAir Standard 300 uitgerust met een verwarmingselement als vorstbeveiliging, thermische beveiliging en een bypass. Het apparaat beschikt over een digitaal display en is geschikt voor bedrade bediening, maar wordt niet standaard met bedrade bediening geleverd en ondersteunt geen draadloze afstandsbediening of MODBUS. De beschermingsgraad is IP40. Toevoer- en afvoerfilters zijn volgens ISO 16890-1:2016 geclassificeerd als ISO Coarse met een rendement van 65%.
Kenmerken op een rij
WTW-apparaat eengezinswoning Zehnder ComfoAir Standard 300 Basis (CA300 BS R P)
Warmteterugwinning via kruisstroomwisselaar van kunststof
Maximale luchthoeveelheid 300 m³/h bij 50–300 Pa
Behuizing van staal, geschikt voor wand- en vloermontage
Met verwarmingselement, thermische beveiliging en bypass
Specificaties
Meer informatie
Aansluitingen binnenlucht afzuig (ETA) volgens EN 13141-7
Insteek-/kanaaleind
Aansluitingen binnenlucht inblaas (SUP) volgens EN 13141-7
Insteek-/kanaaleind
Aansluitingen buitenlucht aanzuig (ODA) volgens EN 13141-7
Insteek-/kanaaleind
Aansluitingen buitenlucht afvoer (EHA) volgens EN 13141-7
Insteek-/kanaaleind
Aantal binnenlucht afzuigaansluitingen (ETA) volgens EN 13141-7
1
Aantal binnenlucht inblaasaansluitingen (SUP) volgens EN 13141-7
1
Aantal buitenlucht aanzuigaansluitingen (ODA) volgens EN 13141-7
1
Aantal buitenlucht afvoeraansluitingen (EHA) volgens EN 13141-7
1
Aantal fasen
1
Afvoerfilter volgens ISO 16890-1:2016
ISO Coarse
Afzekering apparaat
10 A
Beschermingsgraad (IP)
IP40
Breedte
625 mm
Diepte
572 mm
Elektrische aansluiting
Aansluitsnoer Perilex
Frequentie
50 Hz
Geluidsdrukniveau
dB(A)
Geluidsvermogensniveau volgens 1254/2014/EU
dB(A)
Geschikt voor (extra) (RV) vochtsensor
NO
Geschikt voor (extra) kooldioxide (CO2) sensor
NO
Geschikt voor aansluiting cv-ketel
YES
Geschikt voor bedrade bediening
YES
Geschikt voor draadloze afstandsbediening
NO
Geschikt voor plafondmontage
NO
Geschikt voor vloermontage
YES
Geschikt voor wandmontage
YES
Geschikt voor zoneregelaar
NO
Gewicht
40 kg
Gewogen gemiddelde prestatie volgens RT 2005
W-Th-C
Hoogte
845 mm
Kwaliteitsklasse materiaal behuizing
Overig
Materiaal behuizing
Staal
Materiaal warmtewisselaar
Kunststof
Max. luchthoeveelheid bij 100 Pa
300 m³/h
Max. luchthoeveelheid bij 150 Pa
300 m³/h
Max. luchthoeveelheid bij 200 Pa
300 m³/h
Max. luchthoeveelheid bij 250 Pa
300 m³/h
Max. luchthoeveelheid bij 300 Pa
300 m³/h
Max. luchthoeveelheid bij 50 Pa
300 m³/h
Max. luchthoeveelheid volgens 1254/2014/EU
m³/h
Met bedrade bediening
NO
Met bypass
YES
Met constant volume regeling
NO
Met constante druk regeling
NO
Met digitaal display
YES
Met interne (RV) vochtsensor
NO
Met interne kooldioxide (CO2) sensor
NO
Met thermische beveiliging
YES
Met verwarmingselement
YES
Met zoneregelaar
NO
Nom. kanaaldiameter
150 - 160 mm
Ondersteunt protocol voor MODBUS
NO
Opgenomen vermogen bij max. luchthoeveelheid bij 100 Pa
W
Rendement afvoerfilter volgens ISO 16890-1:2016
65 %
Rendement toevoerfilter volgens ISO 16890-1:2016
65 %
Spanning
230 V
Thermisch rendement bij 70% luchthoeveelheid bij 50 Pa
