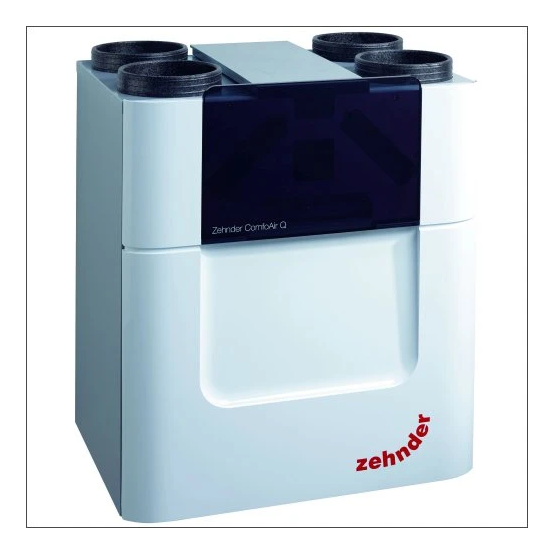

De Zehnder ComfoAir Q450 R (CAQ450-R-PRH-STT-NL) is een centraal WTW-apparaat voor eengezinswoningen, uit de serie Warmteterugwinning centraal. Dit toestel combineert een hoog thermisch rendement met een maximale luchthoeveelheid van 450 m³/h.
Belangrijkste kenmerken
De Zehnder ComfoAir Q450 R biedt warmteterugwinning via een kruisstroomwisselaar en bereikt een thermisch rendement van 93% bij 70% luchthoeveelheid en 50 Pa. Het apparaat levert tot 450 m³/h bij 50, 100, 150, 200 en 250 Pa en werkt op 230 V, 50 Hz met een opgenomen vermogen van 143 W bij maximale luchthoeveelheid (100 Pa). De energie-efficiëntieklasse volgens 1253/2014/EU is A+.
De behuizing is uitgevoerd in staal met een kunststof warmtewisselaar en een gewicht van 52 kg. Het toestel is geschikt voor vloermontage, wandmontage en montage op zolder en heeft een links/rechts omkeerbare oriëntatie. De nominale kanaaldiameter ligt tussen 180 en 200 mm, met insteek-/kanaaleind-aansluitingen voor binnen- en buitenlucht volgens EN 13141-7. De beschermingsgraad is IP41.
De ComfoAir Q450 R is voorzien van een bypass, constant volume regeling, thermische beveiliging en een elektrisch verwarmingselement (0–2260 W) dat tevens wordt gebruikt voor vorstbeveiliging. Het apparaat beschikt over een digitaal display en een interne (RV) vochtsensor en is geschikt voor extra CO2- en (RV) vochtsensoren en voor zoneregelaars. De binnen- en buitenlucht worden gefilterd met ISO ePM1- en ISO Coarse-filters met een rendement van 65%.
Kenmerken op een rij
Maximale luchthoeveelheid 450 m³/h bij 50–250 Pa
Thermisch rendement 93% bij 70% luchthoeveelheid en 50 Pa
Energie-efficiëntieklasse A+ (1253/2014/EU)
Warmteterugwinning via kruisstroomwisselaar met stalen behuizing en kunststof warmtewisselaar
Met bypass, constant volume regeling, digitaal display en interne (RV) vochtsensor
Specificaties
Meer informatie
Aansluitingen binnenlucht afzuig (ETA) volgens EN 13141-7
Insteek-/kanaaleind
Aansluitingen binnenlucht inblaas (SUP) volgens EN 13141-7
Insteek-/kanaaleind
Aansluitingen buitenlucht aanzuig (ODA) volgens EN 13141-7
Insteek-/kanaaleind
Aansluitingen buitenlucht afvoer (EHA) volgens EN 13141-7
Insteek-/kanaaleind
Aantal binnenlucht afzuigaansluitingen (ETA) volgens EN 13141-7
1
Aantal binnenlucht inblaasaansluitingen (SUP) volgens EN 13141-7
1
Aantal buitenlucht aanzuigaansluitingen (ODA) volgens EN 13141-7
1
Aantal buitenlucht afvoeraansluitingen (EHA) volgens EN 13141-7
1
Aantal fasen
1
Afvoerfilter volgens ISO 16890-1:2016
ISO Coarse
Afzekering apparaat
16 A
Bediening via app
NO
Beschermingsgraad (IP)
IP41
Breedte
723 mm
Diepte
570 mm
Elektrische aansluiting
Aansluitsnoer met randaarde stekker
Energie-efficiëntieklasse (1253/2014/EU)
A+
Frequentie
50 Hz
Geluidsdrukniveau
dB(A)
Geluidsvermogensniveau volgens 1254/2014/EU
dB(A)
Geschikt voor (extra) (RV) vochtsensor
YES
Geschikt voor (extra) kooldioxide (CO2) sensor
YES
Geschikt voor aansluiting cv-ketel
NO
Geschikt voor bedrade bediening
YES
Geschikt voor draadloze afstandsbediening
NO
Geschikt voor extra VOC-sensor
NO
Geschikt voor montage in verlaagde plafonds
NO
Geschikt voor montage op zolder
YES
Geschikt voor plafondmontage
NO
Geschikt voor vloermontage
YES
Geschikt voor wandmontage
YES
Geschikt voor zoneregelaar
YES
Gewicht
52 kg
Gewogen gemiddelde prestatie volgens RT 2005
W-Th-C
Hoogte
810 mm
Kwaliteitsklasse materiaal behuizing
Overig
Materiaal behuizing
Staal
Materiaal warmtewisselaar
Kunststof
Max. luchthoeveelheid bij 100 Pa
450 m³/h
Max. luchthoeveelheid bij 150 Pa
450 m³/h
Max. luchthoeveelheid bij 200 Pa
450 m³/h
Max. luchthoeveelheid bij 250 Pa
450 m³/h
Max. luchthoeveelheid bij 300 Pa
m³/h
Max. luchthoeveelheid bij 50 Pa
450 m³/h
Max. luchthoeveelheid volgens 1254/2014/EU
m³/h
Met bedrade bediening
NO
Met bypass
YES
Met constant volume regeling
YES
Met constante druk regeling
NO
Met digitaal display
YES
Met draadloze afstandsbediening
NO
Met externe (RV) vochtsensor
NO
Met interne (RV) vochtsensor
YES
Met interne kooldioxide (CO2) sensor
NO
Met sensor voor vluchtige organische stoffen (VOC)
NO
Met thermische beveiliging
YES
Met verwarmingselement
YES
Met zoneregelaar
NO
Nom. kanaaldiameter
180 - 200 mm
Ondersteunt protocol voor MODBUS
NO
Opgenomen vermogen bij max. luchthoeveelheid bij 100 Pa
143 W
Oriëntatie
Links/rechts (omkeerbaar)
Rendement afvoerfilter volgens ISO 16890-1:2016
65 %
Rendement toevoerfilter volgens ISO 16890-1:2016
65 %
Spanning
230 V
Thermisch rendement bij 70% luchthoeveelheid bij 50 Pa
