WTW-unit met 600 m³/h capaciteit, EC-motor en A+ label. Voorzien van bypass, vochtsensor en digitaal display, geschikt voor wand- of vloermontage en links/rechts omkeerbaar.

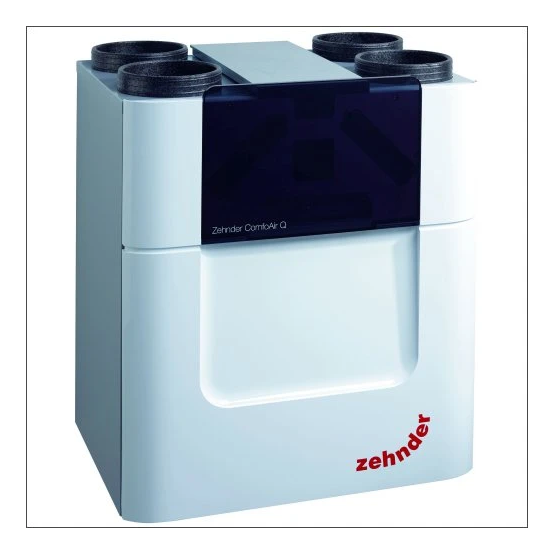

De ZEHNDER 471502137 COMFOAIR Q600 R RF is een WTW-apparaat voor eengezinswoningen uit de serie Warmteterugwinning centraal, ontworpen voor mechanische ventilatie met warmteterugwinning.
Belangrijkste kenmerken
Dit Zehnder ComfoAir WTW-apparaat biedt een maximale luchthoeveelheid van 600 m³/h bij drukken van 50 tot en met 250 Pa. De warmteterugwinning vindt plaats via een kruisstroomwisselaar met een kunststof warmtewisselaar en bereikt een thermisch rendement van 90% bij 70% luchthoeveelheid en 50 Pa. Het toestel is voorzien van een EC-motor (elektronische commutatie) en behoort tot energie-efficiëntieklasse A+ volgens 1253/2014/EU.
De ComfoAir Q600 R RF is geschikt voor wand- en vloermontage en kan ook op zolder worden geplaatst. Dankzij de omkeerbare links/rechts oriëntatie is de unit flexibel in te passen. De aansluitingen voor binnen- en buitenlucht zijn uitgevoerd als insteek-/kanaaleind met een nominale kanaaldiameter van 180 - 200 mm. De behuizing is van staal en heeft een beschermingsgraad IP41.
Voor bediening en regeling is het apparaat voorbereid op bedrade bediening, draadloze afstandsbediening en zoneregeling, en beschikt het over een digitaal display. Het toestel heeft een interne (RV) vochtsensor en is geschikt voor extra CO2- en (RV) vochtsensoren. Verder is het uitgevoerd met bypass, constant volume regeling, thermische beveiliging en een elektrisch verwarmingselement met een vermogen van 0 - 1740 W als vorstbeveiliging. De toevoer- en afvoerfilters zijn uitgevoerd volgens ISO 16890-1:2016 (ISO ePM1 en ISO Coarse) met respectievelijk 55% en 65% rendement.
Kenmerken op een rij
Max. luchthoeveelheid: 600 m³/h bij 50 – 250 Pa
Warmteterugwinning via kruisstroomwisselaar met kunststof warmtewisselaar
Energie-efficiëntieklasse A+ (1253/2014/EU) en EC-motor
Geschikt voor wandmontage, vloermontage en montage op zolder, links/rechts omkeerbaar
Met bypass, constant volume regeling, digitaal display en intern (RV) vochtsensor
Specificaties
Meer informatie
Aansluitingen binnenlucht afzuig (ETA) volgens EN 13141-7
Insteek-/kanaaleind
Aansluitingen binnenlucht inblaas (SUP) volgens EN 13141-7
Insteek-/kanaaleind
Aansluitingen buitenlucht aanzuig (ODA) volgens EN 13141-7
Insteek-/kanaaleind
Aansluitingen buitenlucht afvoer (EHA) volgens EN 13141-7
Insteek-/kanaaleind
Aantal binnenlucht afzuigaansluitingen (ETA) volgens EN 13141-7
1
Aantal binnenlucht inblaasaansluitingen (SUP) volgens EN 13141-7
1
Aantal buitenlucht aanzuigaansluitingen (ODA) volgens EN 13141-7
1
Aantal buitenlucht afvoeraansluitingen (EHA) volgens EN 13141-7
1
Aantal fasen
1
Afvoerfilter volgens ISO 16890-1:2016
ISO Coarse
Afzekering apparaat
16 A
Bediening via app
NO
Beschermingsgraad (IP)
IP41
Breedte
723 mm
Diepte
570 mm
Elektrische aansluiting
Aansluitsnoer met randaarde stekker
Energie-efficiëntieklasse (1253/2014/EU)
A+
Frequentie
50 Hz
Geluidsdrukniveau
dB(A)
Geluidsvermogensniveau volgens 1254/2014/EU
dB(A)
Geschikt voor (extra) (RV) vochtsensor
YES
Geschikt voor (extra) kooldioxide (CO2) sensor
YES
Geschikt voor aansluiting cv-ketel
NO
Geschikt voor bedrade bediening
YES
Geschikt voor draadloze afstandsbediening
YES
Geschikt voor extra VOC-sensor
NO
Geschikt voor montage in verlaagde plafonds
NO
Geschikt voor montage op zolder
YES
Geschikt voor plafondmontage
NO
Geschikt voor vloermontage
YES
Geschikt voor wandmontage
YES
Geschikt voor zoneregelaar
YES
Gewicht
48 kg
Gewogen gemiddelde prestatie volgens RT 2005
W-Th-C
Hoogte
810 mm
Kwaliteitsklasse materiaal behuizing
Overig
Materiaal behuizing
Staal
Materiaal warmtewisselaar
Kunststof
Max. luchthoeveelheid bij 100 Pa
600 m³/h
Max. luchthoeveelheid bij 150 Pa
600 m³/h
Max. luchthoeveelheid bij 200 Pa
600 m³/h
Max. luchthoeveelheid bij 250 Pa
600 m³/h
Max. luchthoeveelheid bij 300 Pa
m³/h
Max. luchthoeveelheid bij 50 Pa
600 m³/h
Max. luchthoeveelheid volgens 1254/2014/EU
m³/h
Met bedrade bediening
NO
Met bypass
YES
Met constant volume regeling
YES
Met constante druk regeling
NO
Met digitaal display
YES
Met draadloze afstandsbediening
NO
Met externe (RV) vochtsensor
NO
Met interne (RV) vochtsensor
YES
Met interne kooldioxide (CO2) sensor
NO
Met sensor voor vluchtige organische stoffen (VOC)
NO
Met thermische beveiliging
YES
Met verwarmingselement
YES
Met zoneregelaar
NO
Nom. kanaaldiameter
180 - 200 mm
Ondersteunt protocol voor MODBUS
NO
Opgenomen vermogen bij max. luchthoeveelheid bij 100 Pa
258 W
Oriëntatie
Links/rechts (omkeerbaar)
Rendement afvoerfilter volgens ISO 16890-1:2016
65 %
Rendement toevoerfilter volgens ISO 16890-1:2016
55 %
Spanning
230 V
Thermisch rendement bij 70% luchthoeveelheid bij 50 Pa
