Kunststof eindschakelaar met rolhefboom, momentschakeling, 1 maakcontact, 1 verbreekcontact en 1 veiligheidshulpcontact. De IP65-behuizing is geschikt voor veiligheidsfuncties.

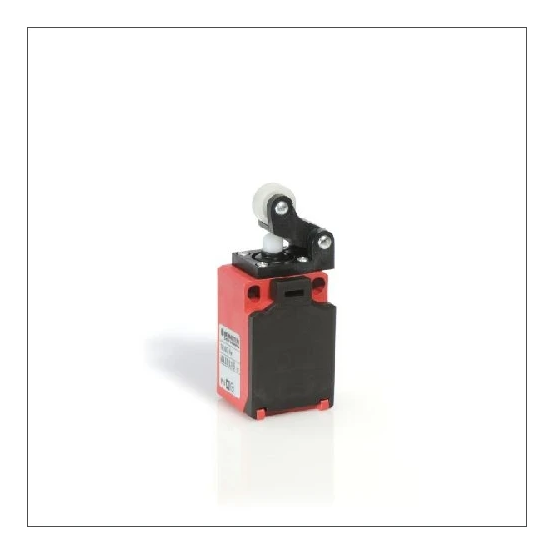

De BERNSTEIN TI2-SU1Z HW RO13.5 kunststof eindschakelaar is een positieschakelaar uit de serie “Positieschakelaar kunststof” met rolhefboom, ontworpen voor toepassingen waar een momentschakeling en duidelijke mechanische bediening vereist zijn.
Belangrijkste kenmerken
Deze BERNSTEIN kunststof eindschakelaar is uitgevoerd als positieschakelaar met een kubusvormige behuizing. Het bedieningselement bestaat uit een rolhefboom met een recht uitgelijnde rolstootnok. De schakelaar heeft een momentschakelfunctie, waarbij de contacten onmiddellijk schakelen zonder vergrendeling. Hij beschikt over 1 maakcontact, 1 verbreekcontact en 1 veiligheidshulpcontact.
De behuizing is van kunststof en heeft een beschermingsgraad IP65 en NEMA 3. De elektrische aansluiting gebeurt via een metrische kabelinvoer. De schakelaar is geschikt voor veiligheidsfunctie en heeft gedwongen openende contacten. De nominale bedrijfsstroom bedraagt 3 A bij AC-15 230 V en 0,27 A bij DC-13 230 V, met 0,55 A bij DC-13 125 V.
De eindschakelaar heeft compacte afmetingen met een sensorbreedte van 30 mm, een hoogte van 27 mm en een lengte van 73,75 mm. De bedrijfstemperatuur ligt tussen -30 en 80 °C. De uitvoering heeft geen elektronische uitgang, geen status-indicatie en geen interface voor veiligheidscommunicatie.
Kenmerken op een rij
Positieschakelaar met momentschakeling, 1 maakcontact en 1 verbreekcontact
Geschikt voor veiligheidsfunctie met gedwongen openend contact en 1 veiligheidshulpcontact
Kunststof kubusbehuizing met beschermingsgraad IP65 en NEMA 3
Rolhefboom met rolstootnok recht als bedieningselement
Nominale bedrijfsstroom: 3 A bij AC-15 230 V, 0,27 A bij DC-13 230 V, 0,55 A bij DC-13 125 V
