Verpakt per 500 meter

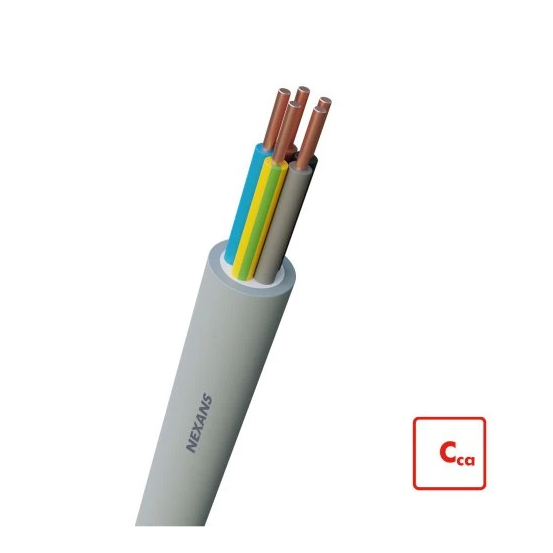

De NEXANS YMZ1K CCA 5G6 H500 is een Nexans installatiekabel uit de serie Installatiekabel, geleverd op een haspel van 500 meter. Deze voedingskabel is geschikt als installatiekabel en valt in de Eurobrandklasse Cca.
Deze Nexans installatiekabel YMz1K Cca ULTIMO 0,6/1 kV 5G6 mm² is uitgevoerd met vijf aders van 6 mm², met kleurcodering volgens HD 308 S2. De kabel heeft een massieve, ronde koperen geleider met een blank oppervlak en is voorzien van een polyolefine aderisolatie en mantel in de kleur grijs.
De kabel is gecategoriseerd als voedingskabel vanaf 1 kV voor vaste aanleg en is expliciet geschikt als installatiekabel. De nominale spanning bedraagt 0,6/1 kV (U0/U), met een maximale toelaatbare geleidertemperatuur van 90 °C. De minimale buigradius bij stationaire toepassing/vast verlegd is 122 mm en de buitendiameter is circa 15,3 mm.
Op het gebied van brand- en rookgedrag voldoet deze kabel aan brandvertraging volgens IEC/EN 60332-3-24 (Cat C) en is rookarm volgens IEC 61034-2. De kabel valt in brandklasse Cca met specificaties s1 (rookontwikkeling), d1 (brandende vallende druppels/deeltjes) en a1 (corrosiviteit/zuurgraad). Daarnaast is de kabel halogeenvrij volgens IEC 60754-2 en UV-bestendig.
| Aantal aders | 5 |
|---|---|
| Aantal hulpaders | 0 |
| Adercodering volgens HD 308 S2 | YES |
| Adercodering | Kleur |
| Aderscherm | NO |
| Afscherming langswaterdicht | NO |
| Bewapening | NO |
| Bewapening/armering | Geen |
| Binnenveldsturing | NO |
| Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes | d1 |
| Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad | a1 |
| Brandklasse volgens EN 13501-6: klasse | Cca |
| Brandklasse volgens EN 13501-6: rookontwikkeling | s1 |
| Brandvertraging volgens IEC 60332-3-24 (Cat C) | YES |
| Brandvertraging | Volgens IEC/EN 60332-3-24 |
| Buitendiameter circa | 15.3 mm |
| Buitenveldsturing | NO |
| Concentrische geleider | Geen |
| Functiebehoud volgens BS 6387 CWZ | NO |
| Functiebehoud volgens BS 8434-2 | NO |
| Functiebehoud volgens BS 8491 | Nee |
| Functiebehoud volgens EN 50200 annex E | NO |
| Functiebehoud volgens EN 50200 | Geen |
| Functiebehoud volgens IEC 60331-1 | Geen |
| Functiebehoud volgens IEC 60331-2 | Geen |
| Functiebehoud volgens IEC 60331-3 | Geen |
| Gecertificeerd voor luchthaven verlichtingskabel | NO |
| Gecertificeerd voor scheepsapplicaties | NO |
| Geleider langswaterdicht | NO |
| Geleidermateriaal | Koper |
| Geleidervorm | Rond |
| Geleiderweerstand bij 20°C | 3.08 Ohm/km |
| Geschikt als hoogspanningskabel | NO |
| Geschikt als installatiekabel | YES |
| Geschikt als middenspanningskabel | NO |
| Geschikt voor verwerking in aarde/ondergrond | NO |
| Gewicht | 555 kg/km |
| Glasvezelelement | NO |
| Kabel dwarswaterdicht | NO |
| Kabelbreedte circa | 15 mm |
| Kabelgeometrie | Rond |
| Kabelhoogte circa | 15 mm |
| Litze | NO |
| Loodmantel | NO |
| Mantelkleur | Grijs |
| Mantelmateriaal | Polyolefine |
| Materiaal aderisolatie | Polyolefine |
| Max. toelaatbare geleidertemperatuur | 90 °C |
| Max. treksterkte tijdens installatie | kN |
| Met aardgeleider | YES |
| Met knaagdierbescherming | NO |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 122 mm |
| Model | Installatiekabel |
| NEN | YMz1Kmbzh 0,6/1kV |
| Nom. doorsnede concentrische geleider | mm² |
| Nom. equivalente koperdoorsnede bewapening | mm² |
| Nom. geleiderdiameter | mm |
| Nom. geleiderdoorsnede (AWG) | kcmil |
| Nom. geleiderdoorsnede hulpaders | mm² |
| Nom. geleiderdoorsnede | 6 mm² |
| Nom. spanning U | 1 kV |
| Nom. spanning U0 | 0.6 kV |
| Oppervlakte geleider | Blank |
| Rookarm volgens IEC 61034-2 | YES |
| Samenstelling geleider | Klasse 1 = massief |
| Scherm | NO |
| Specificatie aderisolatie | Gevulkaniseerd polyetheen (XLPE) |
| Specificatie mantelmateriaal | Overig |
| Streng diameter | mm |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -20 - 80 °C |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | 0 - 60 °C |
| UV-bestendig | YES |
| Vaak gebruikte artikelnummers | 10589614 | 2850617294 | 1232207 |
| Vochtbarrière | Geen |
