3-polige motorbeveiligingsschakelaar met magnetische uitschakeling, 6,3A stroomsterkte en draaiknop. Geschikt voor 2,2kW bij 400V, met IP20-bescherming en schroefaansluiting.

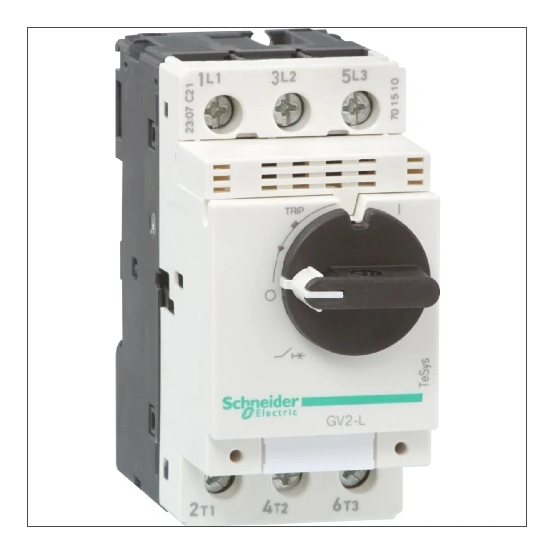

De Schneider Electric TeSys GV2L10 is een motorbeveiligings- en vermogensschakelaar met magnetische uitschakeltechniek en een nominale stroom van 6,3 A.
Belangrijkste kenmerken
Deze Schneider Electric TeSys GV2L10 vermogensschakelaar is uitgevoerd als compleet apparaat in een behuizing en is voorzien van een draaiknop als bedieningselement. De schakelaar heeft 3 polen en een nominale continustroom Iu van 6,3 A. Het instelbereik voor de onvertraagde kortsluitbeveiliging ligt vast op 6,3 A.
De schakelaar werkt met magnetische uitschakeltechniek en biedt een nominaal afschakelvermogen Icu van 100 kA bij 400 V AC. De nominale vermogens bij AC-3 bedragen 1,5 kW bij 230 V en 2,2 kW bij 400 V. De bedrijfsspanning (meetspanning) bedraagt 690 V. De beschermingsgraad is IP20 en het apparaat is faseuitvalgevoelig.
De GV2L10 is uitgevoerd met schroefaansluiting voor het hoofdstroomcircuit en de positie van de aansluiting bevindt zich aan de achterzijde. De afmetingen zijn 45 mm breed, 89 mm hoog en 97 mm diep. Het apparaat heeft geen geïntegreerd hulpcontact, geen geïntegreerde onderspanningsspoel en geen thermische beveiliging.
Kenmerken op een rij
Nominale continustroom Iu: 6,3 A
Nominaal afschakelvermogen Icu bij 400 V AC: 100 kA
Nominaal vermogen bij AC-3: 1,5 kW (230 V) en 2,2 kW (400 V)
Magnetische uitschakeltechniek met draaiknopbediening
Beschermingsgraad IP20, 3-polig en faseuitvalgevoelig
