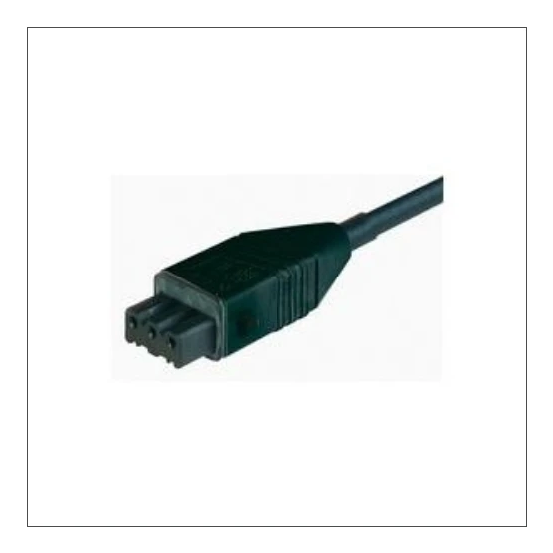

Rechthoekige 3-polige contrastekker met 10 meter kabel, geschikt voor 400V en 10A. Deze connector heeft een kunststof behuizing, schroefaansluiting en IP54-beschermingsgraad.
De BELDEN STAK 3K ZW 10M AANSL SN STAK 3K 3P+A 10M ZW is een rechthoekige connectorset van Belden, serie STAK 3K. Deze contrastekker (female) is uitgevoerd met 3 polen en wordt geleverd als aansluitkabel van 10 meter in zwarte uitvoering.
Belangrijkste kenmerken
Deze Belden STAK 3K connector hoort tot de STAK 3K-serie en is uitgevoerd als rechthoekige connector, set (industrieconnector). De contrastekker beschikt over 3 polen en 1 insteekcontactrij en is geschikt voor een nominale spanning van 400 V en een nominale stroom van 10 A. De aansluitbare geleiderdoorsnede eendraads en meerdraads bedraagt 0,75 mm².
De behuizing is gemaakt van kunststof, met een isolatielichaam van polyamide (PA). De contacten zijn uitgevoerd in messing met een tincoating. De connector is voorzien van een afdichting en bereikt gemonteerd een beschermingsgraad van IP54. De toegepaste brandbaarheidsklasse van het isolatiemateriaal conform UL 94 is HB.
De connector heeft een schroefaansluiting, wordt geschroefd gemonteerd en heeft een zijwaartse kabeltoevoer. Er is een vergrendelingsvoorziening aanwezig met een langsbeugel als type vergrendeling. De toegekende stootspanning bedraagt 4 kV en de vervuilingsgraad is 3. De connector is ontworpen voor gebruiks- en omgevingstemperaturen tussen -30 °C en 90 °C. De afmetingen zijn 28,2 mm breed, 21 mm hoog en 70,5 mm diep.
Kenmerken op een rij
Rechthoekige connector, set (industrieconnector) uit de Belden STAK 3K-serie
Contrastekker (female) met 3 polen en 1 insteekcontactrij
Nominale spanning 400 V en nominale stroom 10 A, toegekende stootspanning 4 kV
Kunststof behuizing met polyamide (PA) isolatielichaam, messing contacten met tincoating
Beschermingsgraad IP54 gemonteerd, met afdichting en vergrendeling met langsbeugel
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
0.75 - 0.75 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls
mm²
Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls
mm²
Aansluitbare geleiderdoorsnede meerdraads
0.75 - 0.75 mm²
Aantal insteekcontactrijen
1
Aantal polen
3
Bedrijfstemperatuur
-30 - 90 °C
Beschermingsgraad (IP), gemonteerd
IP54
Brandbaarheidsklasse isolatiemateriaal conform UL 94
