Magneetschakelaar met 110V DC stuurspanning, 25A nominale stroom bij AC-3 en 40A bij AC-1. Voorzien van drie hoofdcontacten, één hulpcontact (maak) en één hulpcontact (verbreek).

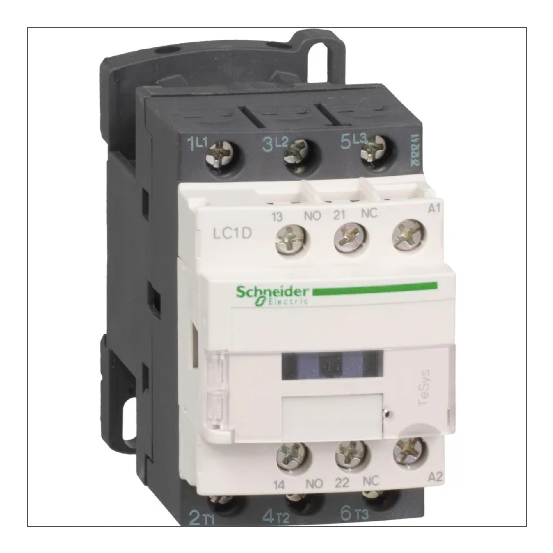

De Schneider Electric LC1D25FL TeSys D magneetschakelaar is een DC-gestuurde contactor met een nominale stroom tot 25 A bij AC-3 en een stuurspanning van 110 V DC.
Belangrijkste kenmerken
Deze Schneider Electric LC1D25FL contactor uit de TeSys D-serie is uitgevoerd als magneetschakelaar met drie hoofdcontacten als maakcontact en één hulpcontact als maakcontact plus één hulpcontact als verbreekcontact. De hoofdstroomaansluitingen zijn voorzien van schroefaansluitingen.
De LC1D25FL is geschikt voor een nominale bedrijfsstroom Ie van 25 A bij AC-3, 400 V en 40 A bij AC-1, 400 V. Het nominale vermogen bedraagt 11 kW bij AC-3, 400 V en 5,5 kW bij AC-4, 400 V. De stuurspanning is van het type DC met een nominale stuurspanning van 110 V DC.
De magneetschakelaar heeft afmetingen van 45 mm breedte, 85 mm hoogte en 101 mm diepte. Het is geen modulaire uitvoering voor railmontage.
Kenmerken op een rij
Magneetschakelaar Schneider Electric LC1D25FL, serie TeSys D
3 hoofdcontacten als maakcontact, 1 hulpcontact als maakcontact, 1 hulpcontact als verbreekcontact
Nominale bedrijfsstroom: 25 A bij AC-3, 400 V en 40 A bij AC-1, 400 V
Nominale stuurspanning bij DC: 110 V, type stuurspanning DC
