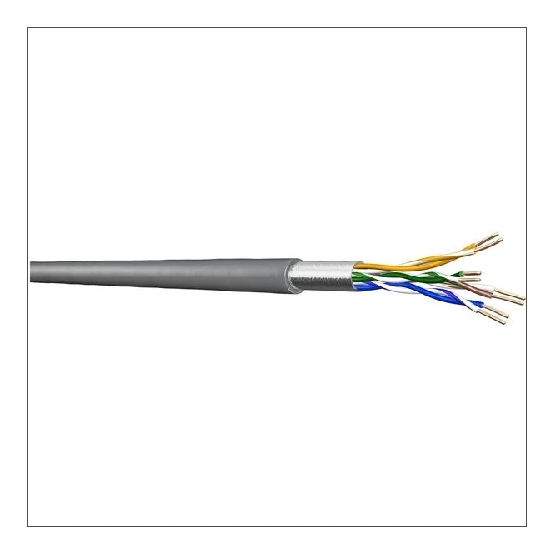

De Draka datakabel wordt geleverd op een haspel van 500 meter en beschikt over 8 aders met een nominale geleiderdoorsnede van 0,2 mm².
Belangrijkste kenmerken
Deze F/UTP datakabel van DRAKA is voorzien van 8 koperen aders in 4 getwiste paren en is geschikt als computer data kabel, telefoonkabel en signaalkabel. De kabel heeft een koperen geleider met een nominale geleiderdiameter van 0,5 mm en een klasse 1 massieve samenstelling. De mantel is uitgevoerd in polyolefine en de brandklasse volgens EN 13501-6 is Dca-s2,d2,a1.
Kenmerken op een rij
8 aders met een nominale geleiderdoorsnede van 0,2 mm²
Koperen geleidermateriaal
Geschikt als computer data kabel, telefoonkabel en signaalkabel
Brandklasse volgens EN 13501-6 Dca
Specificaties
Meer informatie
Aantal aders
8
Aantal groepen getwist
4
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Afscherming collectief
Folie
Afscherming groepen
Geen
AWG-maat
24
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d2
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a1
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
5.9 mm
Categorie
5E
Chemische bescherming
Geen
Functiebehoud volgens IEC 60331-23
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geschikt als computer data kabel
YES
Geschikt als signaalkabel
YES
Geschikt als telefoonkabel
YES
Geschikt voor verwerking in aarde/ondergrond
NO
Getwist
Per twee
Gewicht
kg/km
Halogeenvrij volgens EN 60754-1/2
NO
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Isolatiebehoud volgens IEC 60331
NO
Kabel dwarswaterdicht
NO
Kabel langswaterdicht
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Kabeltype
F / UTP
Karakteristieke impedantie
Ohm
Lengte
500 m
Mantelkleur
Grijs
Mantelmateriaal
Polyolefine
Materiaal aderisolatie
Polyolefine
Max. treksterkte tijdens installatie
kN
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
25 mm
Nom. geleiderdiameter
0.5 mm
Nom. geleiderdoorsnede
0.2 mm²
Nom. spanning U
V
NVP waarde
67 %
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenslag
Lagen
Samenstelling geleider
Klasse 1 = massief
Specificatie aderisolatie
Polyethyleen (PE)
Specificatie mantelmateriaal
Polyethyleen (PE)
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-20 - 60 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
