2-polige contrastekker met schroefaansluiting, 30V en 10A, geschikt voor 0,25-1,5 mm² geleiders. Deze IP65-connector heeft een aardgeleider en is monteerbaar met penborging.

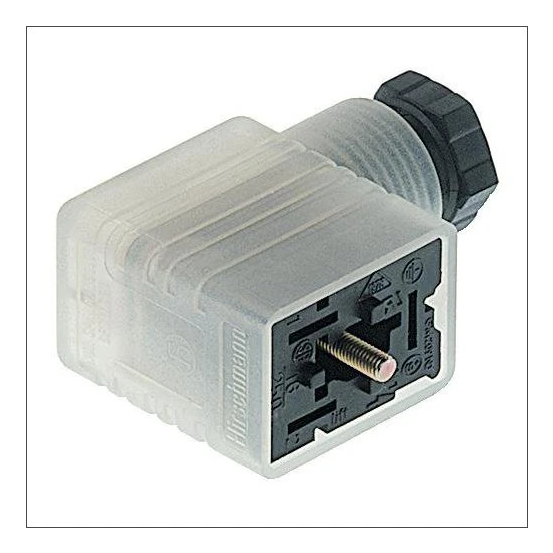

De BELDEN GML 209 NJ LED 24 VR YE is een rechthoekige 2-polige contrastekker (female) uit de GDM type B+C serie, uitgevoerd met schroefaansluiting en geschikt voor montage met penborging.
Belangrijkste kenmerken
Deze BELDEN GML 209 NJ LED 24 VR YE contrastekker is uitgevoerd als 2-polige connector met drie insteekcontactrijen en een schroefaansluiting. De behuizing is van kunststof met een isolatielichaam van polyamide (PA), terwijl de contacten zijn uitgevoerd in messing met een bronscoating. De connector is voorzien van een aardgeleider en heeft een kabeltoevoer aan de zijkant.
De contrastekker is geschikt voor een nominale (meet)spanning van 30 V en een nominale (meet)stroom van 10 A, in overspanningscategorie III en vervuilingsgraad 3. De toelaatbare bedrijfstemperatuur en omgevingstemperatuur liggen tussen -25 en 90 °C. In gemonteerde toestand biedt de connector een beschermingsgraad van IP65.
De aansluitbare geleiderdoorsnede bedraagt 0,25 tot 1,5 mm² voor eendraads, fijndraads zonder adereindhuls en meerdraads geleiders. De connector heeft compacte afmetingen met een breedte van 20,8 mm, hoogte van 32 mm en diepte van 51 mm, en is geschikt voor borging met pen.
Kenmerken op een rij
2-polige contrastekker (female) met 3 insteekcontactrijen
Nominale (meet)spanning 30 V en nominale (meet)stroom 10 A
Beschermingsgraad IP65 in gemonteerde toestand
Aansluitbare geleiderdoorsnede 0,25 - 1,5 mm² (eendraads, fijndraads zonder adereindhuls en meerdraads)
Afmetingen: 20,8 mm breed, 32 mm hoog, 51 mm diep
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
0.25 - 1.5 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls
mm²
Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls
0.25 - 1.5 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.25 - 1.5 mm²
Aantal insteekcontactrijen
3
Aantal polen
2
Bedrijfstemperatuur
-25 - 90 °C
Beschermingsgraad (IP), gemonteerd
IP65
Brandbaarheidsklasse isolatiemateriaal conform UL 94
