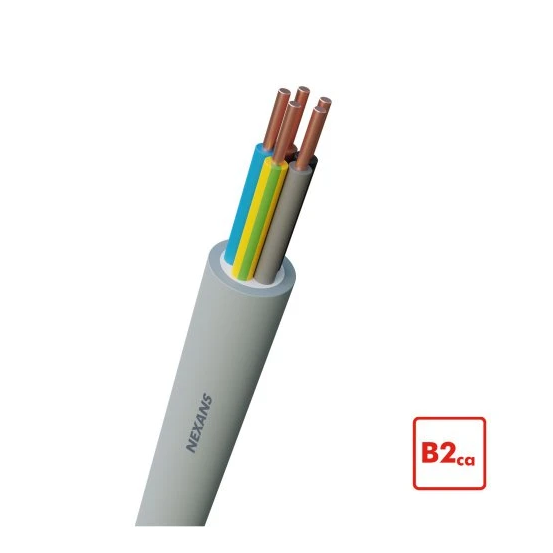

De Nexans installatiekabel YMZ1K B2ca 5G2,5 is een voedingskabel voor vaste aanleg met vijf massieve koperen aders van 2,5 mm² en een grijze mantel.
Belangrijkste kenmerken
Deze Nexans YMZ1K B2ca installatiekabel is uitgevoerd met vijf ronde, massieve koperen aders van 2,5 mm² en een grijze polyolefine mantel. De aderisolatie is eveneens van polyolefine en de aders zijn gecodeerd op kleur volgens HD 308 S2, inclusief een geel/groene ader.
De kabel is geschikt als installatiekabel bij een nominale spanning van 0,6/1 kV en is voorzien van een aardgeleider. De kabel heeft een buitendiameter van circa 12,7–13,2 mm, is rond van vorm en heeft een minimale buigradius van 101–105 mm bij vaste montage.
Op het gebied van brandgedrag voldoet deze kabel aan CPR Eurobrandklasse B2ca met rookontwikkeling s1, brandende vallende druppels/deeltjes d1 en corrosiviteit/zuurgraad a1. De kabel is rookarm volgens IEC 61034-2 en brandvertragend volgens IEC/EN 60332-3-24 (Cat C). Daarnaast is de kabel UV-bestendig en geschikt voor gebruik binnen de opgegeven temperatuurbereiken.
Kenmerken op een rij
Installatiekabel YMZ1K B2ca 5G2,5 met vijf massieve koperen aders van 2,5 mm²
Nominale spanning 0,6/1 kV, met aardgeleider en ronde kabelgeometrie
Grijze polyolefine mantel en polyolefine aderisolatie met kleurcodering volgens HD 308 S2
CPR Eurobrandklasse B2ca, rookontwikkeling s1, d1 en a1, rookarm volgens IEC 61034-2
Brandvertragend volgens IEC/EN 60332-3-24 (Cat C) en UV-bestendig
Specificaties
Meer informatie
Aantal aders
5
Aantal hulpaders
0
Adercodering volgens HD 308 S2
YES
Adercodering
Kleur
Aderscherm
NO
Afscherming langswaterdicht
NO
Bewapening
NO
Bewapening/armering
Geen
Binnenveldsturing
NO
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d1
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a1
Brandklasse volgens EN 13501-6: klasse
B2ca
Brandklasse volgens EN 13501-6: rookontwikkeling
s1
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
13.2 mm
Buitenveldsturing
NO
Concentrische geleider
Geen
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleider langswaterdicht
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
7.41 Ohm/km
Geschikt als hoogspanningskabel
NO
Geschikt als installatiekabel
YES
Geschikt als middenspanningskabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
340 kg/km
Glasvezelelement
NO
Kabel dwarswaterdicht
NO
Kabelbreedte circa
13 mm
Kabelgeometrie
Rond
Kabelhoogte circa
13 mm
Litze
NO
Loodmantel
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyolefine
Materiaal aderisolatie
Polyolefine
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
105 mm
Model
Installatiekabel
NEN
YMz1Kmbzh 0,6/1kV
Nom. doorsnede concentrische geleider
mm²
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
2.5 mm²
Nom. spanning U
1 kV
Nom. spanning U0
0.6 kV
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
YES
Samenstelling geleider
Klasse 1 = massief
Scherm
NO
Specificatie aderisolatie
Gevulkaniseerd polyetheen (XLPE)
Specificatie mantelmateriaal
Overig
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-20 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
