3-polige contrastekker met aarding, 400V en 10A, voorzien van schroefaansluiting en IP54-afdichting. De kunststof behuizing met vertinde contacten is geschikt voor -30 tot 90 °C.

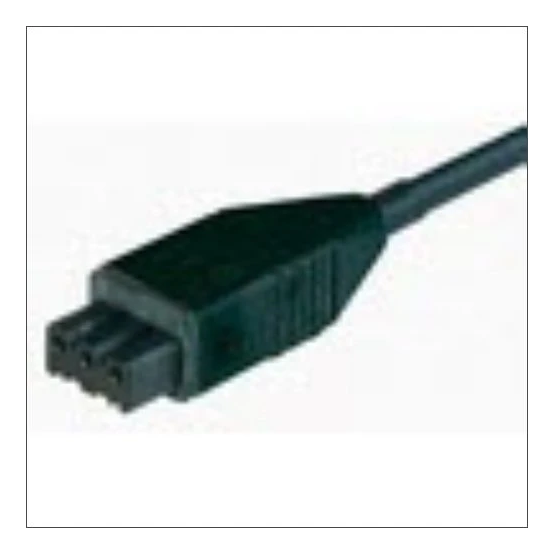

De BELDEN STAK 3K ZW 15M AANSL SN STAK 3K 3P+A 15M ZW is een rechthoekige contrastekker (female) uit de STAK 3K-serie van BELDEN, uitgevoerd met 3 polen en ontworpen voor geschroefde montage.
Belangrijkste kenmerken
Deze BELDEN STAK 3K contrastekker biedt een nominale meetspanning van 400 V en een nominale stroom van 10 A. De uitvoering met 3 polen en aardgeleider maakt een betrouwbare aansluiting mogelijk binnen het gespecificeerde bereik van de aansluitbare geleiderdoorsnede. De elektrische aansluiting gebeurt via een schroefaansluiting.
De behuizing is vervaardigd uit kunststof met een niet-gecoate afwerking, terwijl het isolatielichaam van polyamide (PA) is gemaakt. De contacten zijn van messing met een tincoating. De contrastekker is voorzien van één insteekcontactrij en een dwarsbeugel als type vergrendeling. De beschermingsgraad in gemonteerde toestand is IP54 en het product is uitgevoerd met afdichting.
De STAK 3K contrastekker is geschikt voor bedrijfstemperaturen tussen -30 en 90 °C en omgevingstemperaturen tussen -25 en 60 °C. De toegepaste stootspanning bedraagt 4 kV en de vervuilingsgraad is gespecificeerd als 3. De compacte afmetingen van 28,2 mm breedte, 21 mm hoogte en 70,5 mm diepte dragen bij aan een efficiënte inzet in installaties.
Kenmerken op een rij
Contrastekker (female) uit de BELDEN STAK 3K-serie met 3 polen en aardgeleider
Nominale meetspanning 400 V en nominale stroom 10 A
Beschermingsgraad IP54 in gemonteerde toestand en uitvoering met afdichting
Kunststof behuizing, isolatielichaam van polyamide (PA), contacten van messing met tincoating
Bedrijfstemperatuur -30 tot 90 °C en omgevingstemperatuur -25 tot 60 °C
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
0.75 - 0.75 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls
mm²
Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls
mm²
Aansluitbare geleiderdoorsnede meerdraads
0.75 - 0.75 mm²
Aantal insteekcontactrijen
1
Aantal polen
3
Bedrijfstemperatuur
-30 - 90 °C
Beschermingsgraad (IP), gemonteerd
IP54
Brandbaarheidsklasse isolatiemateriaal conform UL 94
