Afgeschermde datakabel met twee getwiste AWG22-aders en een grijze PVC-mantel van 5,2 mm. Deze kabel is voorzien van collectieve afscherming en voldoet aan brandklasse Eca.

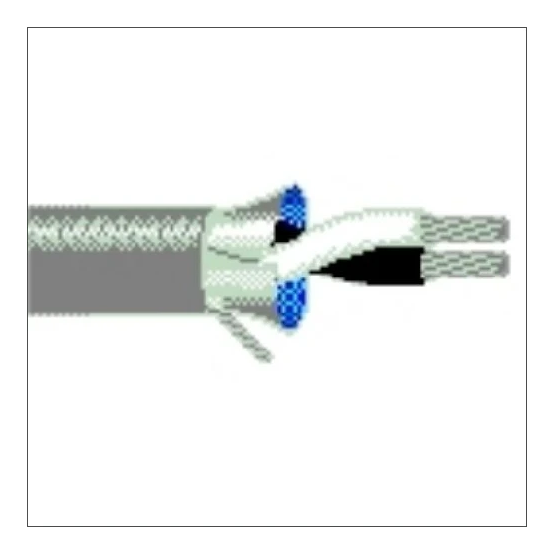

De Belden 8762 datakabel (type 0308762) is een grijze, afgeschermde kabel met 2 aders, geschikt als data- en communicatiekabel binnen de Belden Dataflex-serie.
Belangrijkste kenmerken
Deze Belden 8762 datakabel is uitgevoerd met 2 aders (1x2) in AWG22/20, getwist per twee en voorzien van kleurcodering. De samenstelling van de geleider is klasse 5 soepel met vertinde geleideroppervlakte volgens één specificatie, en klasse 2 samengeslagen koperen geleiders met blank oppervlak volgens een andere bron, wat duidelijk maakt dat het om een koperen datakabel gaat.
De kabel heeft een grijze mantel van polyvinylchloride (PVC) met een buitendiameter van circa 5,2 mm en maakt gebruik van polyethyleen (PE) of polyolefine aderisolatie, afhankelijk van de bron. Collectieve afscherming wordt gerealiseerd met folie en/of vlechtwerk, terwijl er geen extra bewapening is toegevoegd. De aderparen zijn per twee getwist.
De Belden 8762 voldoet aan brandvertragingsvoorschriften volgens IEC 60332-1-2 en valt in brandklasse Eca volgens EN 13501-6. De kabel is niet halogeenvrij, niet rookarm en niet olie- of chemisch beschermd volgens de genoemde specificaties. Verwerking in aarde of ondergrond is niet geschikt volgens de beschikbare gegevens. De toegestane kabelbuitentemperatuur ligt tijdens montage tussen -5 en 50 °C of -20 en 60 °C, en na montage zonder vibratie tussen -30 en 70 °C of -20 en 60 °C, afhankelijk van de bron.
Kenmerken op een rij
Belden 8762 datakabel, type 0308762, Dataflex-serie
2 aders, getwist per twee, kleurgecodeerd (1x2 AWG22/20)
Koperen geleider, klasse 5 soepel / klasse 2 samengeslagen, vertind of blank oppervlak volgens bron
Grijze PVC-mantel, buitendiameter circa 5,2 mm
Collectieve afscherming met folie en/of vlechtwerk, brandklasse Eca en brandvertraging volgens IEC 60332-1-2
Specificaties
Meer informatie
Aantal aders
2
Adercodering
Kleur
Afscherming collectief
Folie
Afscherming groepen
Geen
AWG-maat
22
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC 60332-1-2
Buitendiameter circa
5.2 mm
Chemische bescherming
Geen
Functiebehoud volgens IEC 60331-23
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Getwist
Per twee
Halogeenvrij volgens EN 60754-1/2
NO
Halogeenvrij volgens IEC 60754-2
NO
Isolatiebehoud volgens IEC 60331
NO
Kabel dwarswaterdicht
NO
Kabel langswaterdicht
NO
Lengte
1 m
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyethyleen (PE)
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Nom. geleiderdiameter
0.96 mm
Nom. geleiderdoorsnede
0.52 mm²
NVP waarde
%
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Vertind
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Specificatie aderisolatie
Polyethyleen (PE)
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-20 - 60 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
