Data-aansluitkap voor inbouw met schuine uitvoer voor één connector. Deze glanzend witte thermoplasten plaat heeft een opdrukveld, IP20-bescherming en afmetingen van 71x71x50,5 mm.

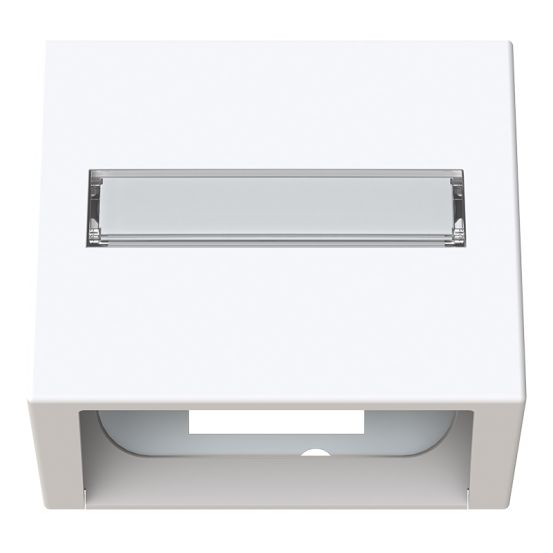

De ABB Busch-Jaeger Art linear data aansluitkap 1758-44G is een inzetplaat voor schakelmateriaal in verkeerswit glanzend, speciaal bedoeld voor toepassing in een dataaansluitkast.
Belangrijkste kenmerken
Deze data aansluitkap van ABB Busch-Jaeger uit de Art linear serie is ontworpen voor inbouw (stucwerk) en wordt bevestigd met schroeven. De centraalplaat is geschikt voor één connector en heeft een schuine uitvoerrichting. De beschermingsgraad is IP20.
De aansluitkap bestaat uit een basiselement met bovendeel behuizing en is uitgevoerd in wit (RAL 9016) met een glanzend oppervlak. Het materiaal is kunststof met materiaalkwaliteit thermoplast. Daarnaast beschikt de plaat over een opdrukveld met label, zodat aansluitingen duidelijk gemarkeerd kunnen worden.
De afmetingen van het schakelmateriaal zijn 71 mm breed, 71 mm hoog en 50,5 mm diep. De minimale diepte van de inbouwdoos bedraagt 32 mm. De behuizing en bussen zijn niet afgeschermd en er zijn geen connectoren, klapdeksel, stofbescherming, trekontlasting of verlichting inbegrepen.
Kenmerken op een rij
Gebruik: voor dataaansluitkast
Montagewijze: inbouw (stucwerk) met bevestiging met schroef
Geschikt voor aantal connectoren: 1, uitvoerrichting schuin
