3-polige werkschakelaar en lastscheider in behuizing met 40A stroom, 11kW vermogen bij 400V en 690V bedrijfsspanning. Voorzien van IP65-bescherming en een vergrendelbare tuimelaar.

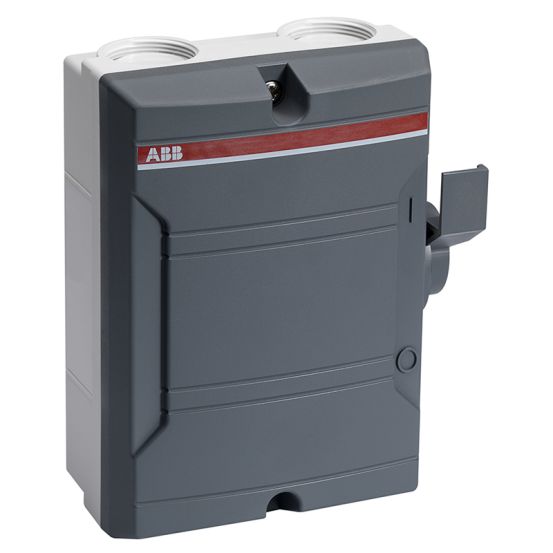

De ABB Haf BW TPN werkschakelaar BW 340 TPN is een compleet opbouwapparaat in behuizing, uitgevoerd als lastscheider en werkschakelaar met een nominale stroom van 40 A en 3 polen.
Belangrijkste kenmerken
Deze ABB werkschakelaar uit de Enclosed Switches serie is uitgevoerd als compleet apparaat in behuizing en is geschikt als werkschakelaar en lastscheider. De schakelaar heeft 3 polen en een nominale continustroom Iu van 40 A, met een maximaal nominale bedrijfsspanning bij AC van 690 V. Het schakelvermogen bij 400 V bedraagt 11 kW.
De BW 340 TPN is voorzien van een grijs bedieningselement in de vorm van een tuimelaar en heeft een beschermingsgraad aan de frontzijde van IP65. De aansluitwijze van het hoofdstroomcircuit is een schroefaansluiting en de schakelaar is vergrendelbaar. Hij is geschikt voor frontmontage 4-gats en voor bodem- of vloermontage.
Met een breedte van 138 mm, hoogte van 168 mm en diepte van 68 mm is deze opbouw werkschakelaar compact uitgevoerd. Er zijn geen hulpcontacten aanwezig (0 maak-, 0 verbreek- en 0 wisselcontacten), en er is geen motoraandrijving geïntegreerd of optioneel beschikbaar.
Kenmerken op een rij
Uitvoering als werkschakelaar en lastscheider, compleet apparaat in behuizing
Nominale continustroom Iu 40 A, 3-polig, schakelvermogen bij 400 V 11 kW
Maximale nominale bedrijfsspanning bij AC 690 V
Beschermingsgraad frontzijde IP65 en vergrendelbaar bedieningselement
Opbouwmontage, geschikt voor frontmontage 4-gats en bodem-/vloermontage
3-polige werkschakelaar met 25A stroomsterkte, 690V spanning en 7,5kW vermogen. De UV-bestendige polycarbonaat behuizing heeft IP65-bescherming en een vergrendelbare hendel.21,10 17,44
6-polige werkschakelaar in behuizing met 25A stroom en 7,5kW vermogen. Voorzien van grijs bedieningselement, IP65-bescherming en geschikt voor opbouw- of frontmontage.60,42 49,93
3-polige werkschakelaar en lastscheider in behuizing met 40A stroom, 11kW vermogen bij 400V en 690V bedrijfsspanning. Voorzien van IP65-bescherming en een vergrendelbare tuimelaar.39,82 32,91
