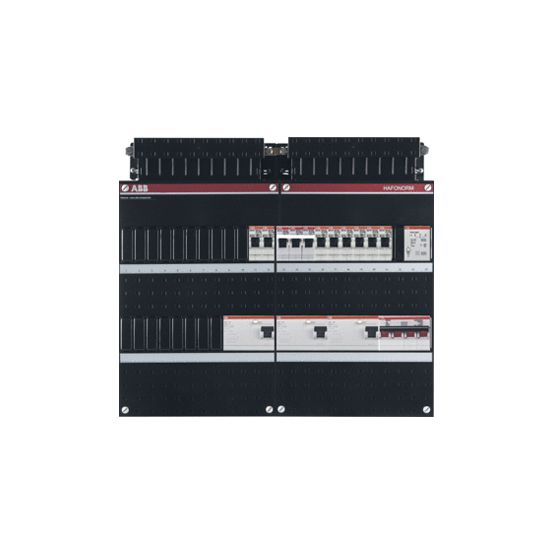

De ABB Hafonorm groepenkast 1SPF006908F2690 van ABB HAF is een geassembleerde groepenkast met kookgroep 3-fase, uitgevoerd in kunststof en geschikt voor opbouwmontage.
Belangrijkste kenmerken
Deze ABB Hafonorm groepenkast is een complete, geassembleerde groepenkast voor driefasige installaties met in totaal 9 groepen. De kast is voorzien van 8 lichtgroepen en 3 aardlekschakelaars van 30 mA, waarbij 9 groepen achter de aardlekschakelaars zijn geplaatst. De beveiliging gebeurt via installatie-/aardlekautomaten met uitschakelkarakteristiek B en een nominaal afschakelvermogen van 6 kA volgens EN 60898 bij 230 V.
De groepenkast beschikt over een 3-fase kookgroep en een hoofdschakelaar met 4 polen en een nominale stroom van 40 A. Daarnaast is de kast uitgevoerd met een beltransformator en een dubbele aardlekzekering (2 x RCD) in combinatie met een zekering-lastscheider (MCB + 2 x RCD). Een aardlekschakelaar op de voeding en overspanningsbeveiliging zijn niet aanwezig.
De behuizing is gemaakt van kunststof en heeft een zwarte kleur. De montagewijze is opbouw, met afmetingen van circa 390 x 440 x 90 mm (h x b x d) en een beschermingsgraad van IP20. De kast heeft 2 rijen en een breedte van 48 module-eenheden, is niet afsluitbaar en wordt geleverd met een deksel zonder transparant venster en zonder geïntegreerde contactdoos of meter.
Kenmerken op een rij
Geassembleerde ABB Hafonorm groepenkast met totaal 9 groepen en 8 lichtgroepen
Driefasige uitvoering met 3-fase kookgroep en 3 aardlekschakelaars 30 mA
Beveiliging via installatie-/aardlekautomaten, karakteristiek B, Icn 6 kA bij 230 V
Hoofdschakelaar 4-polig, nominale stroom 40 A
Kunststof opbouwbehuizing (zwart), IP20, afmetingen ca. 390 x 440 x 90 mm
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
3
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
