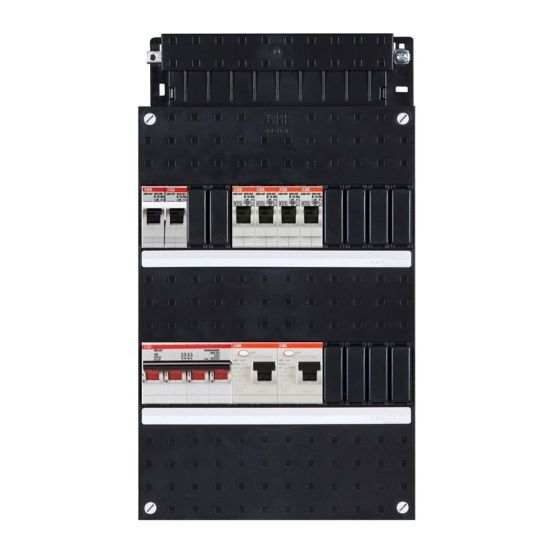

De ABB Haf Hafonorm groepenkast HAD3232-22F+H44 is een complete 3-fase groepenkast met geïntegreerde hoofdschakelaar, aardlekschakelaars, lichtgroepen en kookgroep.
Belangrijkste kenmerken
Deze ABB HAF Hafonorm groepenkast is uitgevoerd als 3-fase uitvoering en is voorzien van een hoofdschakelaar van 40 A. In de kast zijn twee aardlekschakelaars van 30 mA opgenomen, vier lichtgroepen en één 1-fase kookgroep, in totaal vijf groepen achter de aardlekschakelaars.
De groepenkast maakt gebruik van een Busboard spanningsrail, waardoor installatieautomaten eenvoudig op het Busboard kunnen worden geklikt. Dit zorgt voor een elektrische verbinding zonder extra montagehandelingen en maakt het uitbreiden met een extra groep eenvoudig.
De kast heeft een opbouwmontage met de afmetingen 390 mm hoog, 220 mm breed en 90 mm diep. De onderzijde is open, de zijkanten hebben uitwisselbare inzetstukken en de groepenkast beschikt over een steekbare aardrail met buitenliggende aansluiting. De behuizing is van kunststof, uitgevoerd met een deksel en heeft een beschermingsgraad IP20.
Kenmerken op een rij
3-fase Hafonorm groepenkast met hoofdschakelaar 40 A
Twee aardlekschakelaars 30 mA en in totaal vijf groepen (vier lichtgroepen en één 1-fase kookgroep)
Voorzien van Busboard spanningsrail voor eenvoudige montage van automaten en uitbreiding
Opbouwkast, open onderzijde en uitwisselbare inzetstukken aan de zijkant
Kunststof behuizing met deksel en beschermingsgraad IP20 (390 x 220 x 90 mm)
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
2
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
