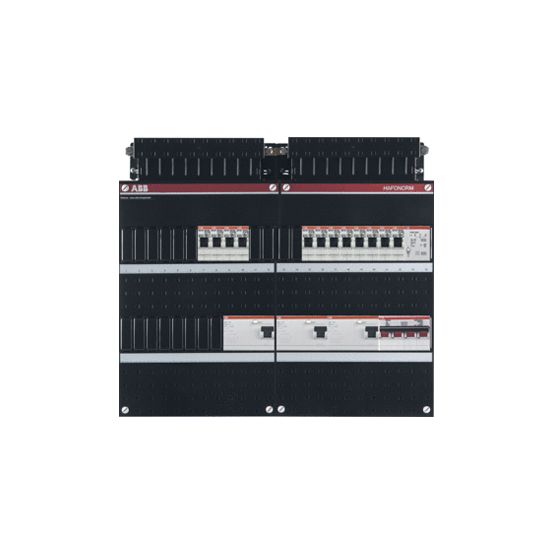

Driefasige groepenkast met 12 groepen, 4-polige 40A hoofdschakelaar, 3 aardlekschakelaars en beltransformator. De zwarte kunststof opbouwbehuizing heeft IP20 en meet 390x440x90 mm.
De ABB Hafonorm groepenkast 1SPF006908F2827 van ABB HAF is een geassembleerde driefasige groepenkast met 12 groepen, uitgevoerd in kunststof en geschikt voor opbouwmontage.
Belangrijkste kenmerken
Deze ABB Hafonorm groepenkast is een compleet geassembleerde groepenkast met in totaal 12 groepen en 12 lichtgroepen, verdeeld over 2 rijen. De kast is uitgevoerd als driefasige (3-fasen) installatie met een 4-polige hoofdschakelaar met een nominale stroom van 40 A en een beveiliging met installatie-/aardlekautomaten.
De groepenkast is voorzien van 3 aardlekschakelaars van 30 mA en 12 eenfasige miniatuurstroomonderbrekers (MCB), waarbij 12 groepen achter aardlekschakelaars zijn geplaatst. Daarnaast beschikt de kast over een dubbele aardlekzekering (2 x RCD) en een zekering lastscheider (MCB + 2 x RCD). Een geïntegreerde beltransformator is aanwezig, terwijl een kookgroep ontbreekt.
De behuizing is van kunststof in de kleur zwart en heeft een afdekking met deksel. De afmetingen bedragen circa 390 x 440 x 90 mm (h x b x d) met een breedte van 48 module-eenheden. De groepenkast heeft een beschermingsgraad IP20 en is geschikt voor opbouwmontage. Aanbouwmogelijkheid is aanwezig, terwijl functies zoals overspanningsbeveiliging, data-uitvoering, transparant deksel, contactdoos en meter niet zijn opgenomen.
Kenmerken op een rij
Geassembleerde ABB Hafonorm groepenkast met totaal 12 groepen en 12 lichtgroepen
Driefasige uitvoering met 4-polige hoofdschakelaar, nominale stroom 40 A
Uitgerust met 3 aardlekschakelaars 30 mA en 12 eenfasige MCB’s (karakteristiek B)
Met beltransformator, dubbele aardlekzekering (2 x RCD) en zekering lastscheider (MCB + 2 x RCD)
Kunststof opbouwbehuizing (zwart), IP20, afmetingen ca. 390 x 440 x 90 mm (48 module-eenheden)
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
3
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
