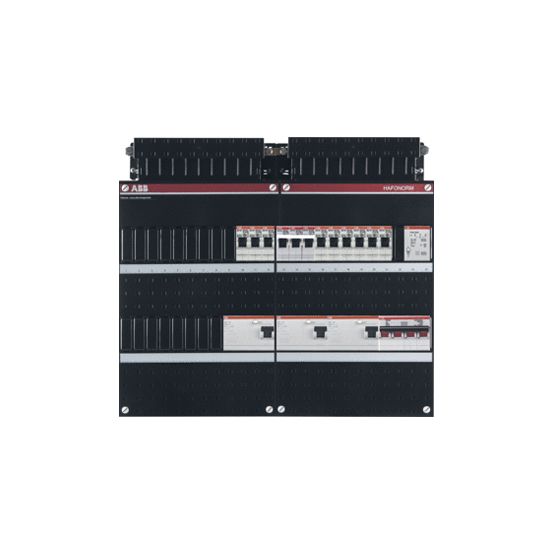

De ABB Hafonorm groepenkast 1SPF006908F2701 van ABB HAF is een geassembleerde opbouwgroepenkast met 10 groepen, uitgevoerd in kunststof en voorzien van een 3-fase kookgroep en beltransformator.
Belangrijkste kenmerken
Deze ABB Hafonorm groepenkast is een complete, geassembleerde groepenkast voor elektrotechnische installaties. De kast beschikt over in totaal 10 groepen, waarvan 9 lichtgroepen, en 3 aardlekschakelaars van 30 mA met installatie-/aardlekautomaten als beveiliging. De hoofdschakelaar heeft 4 polen met een nominale stroom van 40 A en een uitschakelkarakteristiek B met een nominaal afschakelvermogen van 6 kA volgens EN 60898 bij 230 V.
De groepenkast is uitgevoerd als opbouw (stucwerk) met een behuizing van kunststof en een deksel als afdekking. De afmetingen bedragen (h x b x d) 390 x 440 x 90 mm met een breedte van 48 module-eenheden. De kast is niet afsluitbaar, heeft een beschermingsgraad IP20 en is voorzien van dubbele aardlekzekering (2 x RCD) en een zekering-lastscheider (MCB + 2 x RCD).
Daarnaast is de groepenkast uitgevoerd als 3-fasen verdeler met een 3-fase kookgroep (niet geschikt als krachtgroep) en een geïntegreerde beltransformator. Aanbouwmogelijkheid is aanwezig en de kast is niet uitgerust met overspanningsbeveiliging, contactdoos, meter, transparant deksel of voorzieningen voor data.
Kenmerken op een rij
Geassembleerde ABB Hafonorm groepenkast met totaal 10 groepen en 9 lichtgroepen
3 aardlekschakelaars 30 mA met installatie-/aardlekautomaat en uitschakelkarakteristiek B
3-fase uitvoering met 4-polige hoofdschakelaar (40 A) en 3-fase kookgroep
Opbouwkast in kunststof behuizing met deksel, afmetingen 390 x 440 x 90 mm (48 modules)
Voorzien van beltransformator, dubbele aardlekzekering (2 x RCD) en zekering-lastscheider (MCB + 2 x RCD)
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
3
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
