3-fasige groepenkast voor opbouw met 9 groepen, 3 aardlekschakelaars en een 40A hoofdschakelaar. De zwarte kunststof behuizing van 500x440x90 mm heeft IP20-bescherming en 3 rijen.

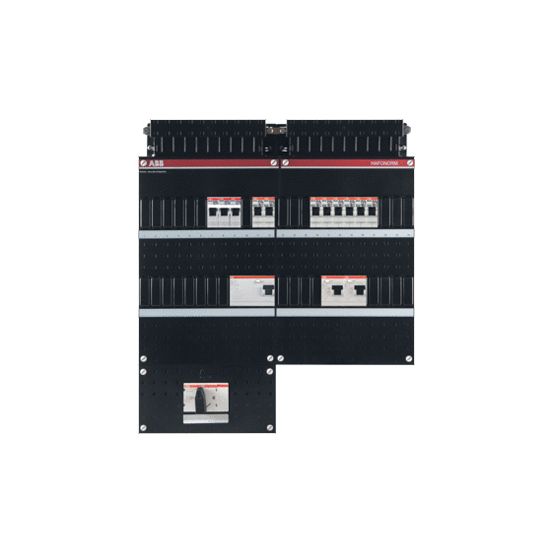

De ABB HAF Hafonorm groepenkast 1SPF006909F2900 is een geassembleerde groepenkast met 9 groepen, uitgevoerd in kunststof en geschikt voor opbouwmontage.
Belangrijkste kenmerken
Deze ABB HAF Hafonorm groepenkast is voorzien van in totaal 9 groepen, waarvan 8 lichtgroepen. De kast is uitgevoerd als 3-fasige installatie met een 3-fase kookgroep en een vierpolige hoofdschakelaar met een nominale stroom van 40 A. De beveiliging gebeurt met installatie-/aardlekautomaten met uitschakelkarakteristiek B en een nominaal afschakelvermogen van 6 kA volgens EN 60898 bij 230 V.
De groepenkast is uitgerust met 3 aardlekschakelaars van 30 mA en 8 eenfasige miniatuurstroomonderbrekers (MCB). Er zijn 9 groepen achter de aardlekschakelaars opgenomen. Daarnaast beschikt de kast over een zekering lastscheider (MCB + 2 x RCD) en een dubbele aardlekzekering (2 x RCD). Aanbouwmogelijkheid is aanwezig, terwijl functies zoals overspanningsbeveiliging, beltransformator, contactdoos, meter en transparant deksel niet zijn toegepast.
De behuizing is van kunststof, uitgevoerd in het zwart en heeft een deksel als afdekking. De kast heeft 3 rijen en een breedte van 440 mm, hoogte van 500 mm en diepte van 90 mm, met een breedte van 48 module-eenheden. De beschermingsgraad is IP20 en de montagewijze is opbouw. De groepenkast is niet afsluitbaar en niet geschikt voor data.
Kenmerken op een rij
Totaal aantal groepen: 9, waarvan 8 lichtgroepen
3 fasen met 3-fase kookgroep en 4-polige hoofdschakelaar (40 A)
3 aardlekschakelaars 30 mA en 8 eenfasige MCB’s
Beveiliging met installatie-/aardlekautomaten, karakteristiek B, 6 kA (EN 60898 bij 230 V)
Kunststof behuizing, zwart, opbouwmontage, IP20 (500 x 440 x 90 mm)
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
3
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
