Geassembleerde 3-fasen groepenkast voor opbouw met 7 groepen, 40A hoofdschakelaar, 2 aardlekschakelaars en beltransformator. De kunststof behuizing (IP20) meet 390x220x90 mm.

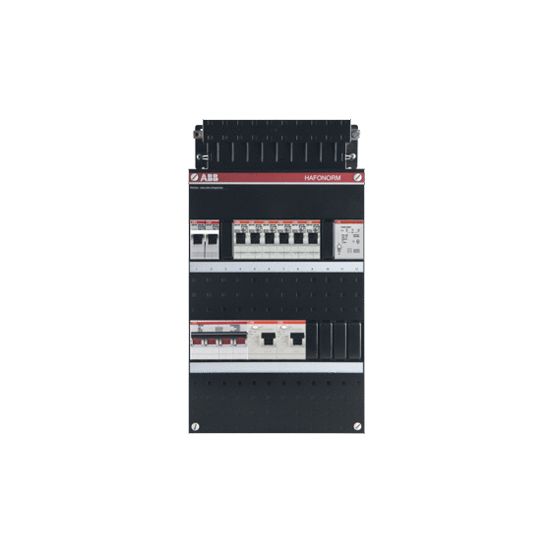

De ABB Haf Hafonorm groepenkast HAD3333-22FT+H4 (HAD3333-22FT+H44) is een geassembleerde 3-fasen groepenkast uit de Hafonorm-serie van ABB (ABB HAF), uitgevoerd in kunststof behuizing.
Belangrijkste kenmerken
Deze ABB Hafonorm groepenkast is een complete, geassembleerde groepenkast met in totaal 7 groepen, waarvan 6 lichtgroepen. De kast is voorzien van 2 aardlekschakelaars van 30 mA en 6 eenfasige miniatuurstroomonderbrekers (MCB) met uitschakelkarakteristiek B en een nominaal afschakelvermogen van 6 kA volgens EN 60898 bij 230 V. De hoofdschakelaar is vierpolig met een nominale stroom van 40 A en de kast is geschikt voor een 3-fasen aansluiting.
De groepenkast beschikt over een 1-fase kookgroep en is uitgevoerd met een dubbele aardlekzekering (2 x RCD) en een zekering-lastscheider combinatie (MCB + 2 x RCD). Daarnaast is de kast uitgerust met een beltransformator. De behuizing is van kunststof, heeft een beschermingsgraad IP20 en is voorzien van een deksel als afdekking, zonder transparant deksel. De kast is niet afsluitbaar en heeft geen overspanningsbeveiliging, contactdoos, meter of aardlekschakelaar op de voeding.
De montagewijze is opbouw en de groepenkast heeft 2 rijen met een breedte van 24 module-eenheden. De afmetingen bedragen circa 390 mm hoogte, 220 mm breedte en 90 mm diepte. De inbouwdiepte ligt in de range van 0 tot 45 mm. De kast is uitgevoerd in de kleur zwart en is als recyclebaar aangemerkt.
