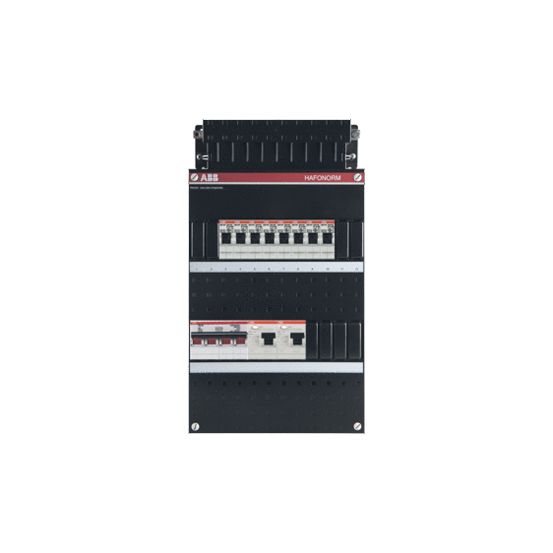

De ABB HAF Hafonorm groepenkast HAD3434-22+H44 is een geassembleerde groepenkast met 8 groepen en 3 fasen, uitgevoerd in kunststof en geschikt voor opbouwmontage.
Belangrijkste kenmerken
Deze ABB HAF Hafonorm groepenkast HAD3434-22+H44 is een complete, geassembleerde groepenkast met een totaal van 8 groepen, waarvan 8 lichtgroepen achter aardlekschakelaars zijn geplaatst. De kast is uitgevoerd als 3-fasen installatie met een hoofdschakelaar van 4 polen en een nominale stroom van 40 A.
De groepenkast is uitgerust met 2 aardlekschakelaars van 30 mA en 8 eenfasige miniatuurstroomonderbrekers (MCB) met uitschakelkarakteristiek B. De beveiliging wordt aangeduid als installatie-/aardlekautomaat, met een nominaal afschakelvermogen van 6 kA volgens EN 60898 bij 230 V.
De behuizing is van kunststof, heeft een deksel als afdekking en is niet afsluitbaar. De kast is geschikt voor opbouwmontage, heeft een beschermingsgraad IP20 en biedt aanbouwmogelijkheid. De afmetingen bedragen 390 x 220 x 90 mm (h x b x d) met 2 rijen en een breedte van 24 module-eenheden.
Kenmerken op een rij
Geassembleerde ABB HAF Hafonorm groepenkast HAD3434-22+H44 met 8 groepen
3-fasen uitvoering met 4-polige hoofdschakelaar, nominale stroom 40 A
2 aardlekschakelaars 30 mA en 8 eenfasige MCB’s, karakteristiek B
Afmetingen 390 x 220 x 90 mm (h x b x d), 2 rijen, 24 module-eenheden breed
Kunststof behuizing met deksel, opbouwmontage en beschermingsgraad IP20
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
2
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
