3-fasen opbouwkast met 8 groepen, 40A hoofdschakelaar, 2 aardlekschakelaars en beltransformator. De zwarte kunststof behuizing heeft IP20, 24 module-eenheden en meet 390x220x90 mm.

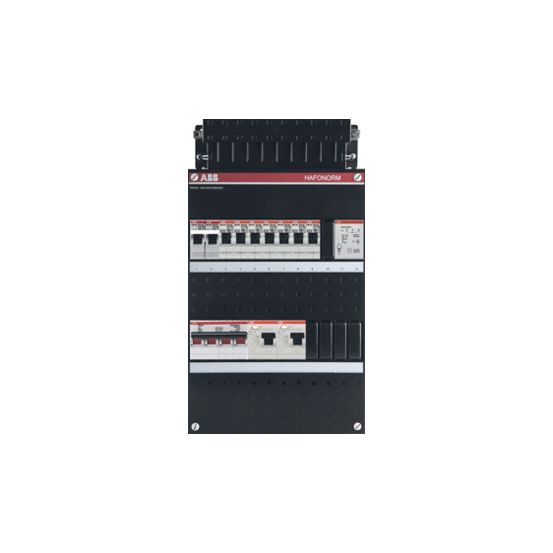

De ABB Hafonorm groepenkast HAD3433-22FT+H4 (1SPF006907F1733) is een geassembleerde ABB HAF groepenkast met 8 groepen, uitgevoerd als opbouwkast in zwarte kunststof behuizing.
Belangrijkste kenmerken
Deze ABB Hafonorm groepenkast is uitgevoerd voor 3 fasen en beschikt over een totaal van 8 groepen, waarvan 7 lichtgroepen. Achter de twee aardlekschakelaars van 30 mA zijn 8 groepen geplaatst. De kast is voorzien van 7 eenfasige miniatuurstroomonderbrekers (MCB) met uitschakelkarakteristiek B en een nominaal afschakelvermogen van 6 kA (EN 60898 bij 230 V).
De groepenkast is uitgerust met een 4-polige hoofdschakelaar met een nominale stroom van 40 A. Daarnaast is er een 1-fase kookgroep aanwezig. De beveiliging is uitgevoerd met installatie-/aardlekautomaten, in combinatie met een zekering lastscheider (MCB + 2 x RCD) en een dubbele aardlekzekering (2 x RCD). Een aardlekschakelaar op de voeding (RCD) en overspanningsbeveiliging zijn niet aanwezig.
De behuizing is gemaakt van kunststof en heeft een beschermingsgraad van IP20. De opbouwkast is uitgevoerd met deksel (zonder transparant deksel), niet afsluitbaar en niet geschikt voor data. De afmetingen bedragen circa 390 mm hoogte, 220 mm breedte en 90 mm diepte, met 2 rijen en een breedte van 24 module-eenheden. De groepenkast wordt geleverd met beltransformator en heeft aanbouwmogelijkheid.
Kenmerken op een rij
Geassembleerde ABB Hafonorm groepenkast HAD3433-22FT+H4 voor 3 fasen
Totaal 8 groepen, waarvan 7 lichtgroepen en 8 groepen achter 2 aardlekschakelaars 30 mA
4-polige hoofdschakelaar, nominale stroom 40 A
Beveiliging met installatie-/aardlekautomaten, 7 eenfasige MCB’s, karakteristiek B, 6 kA
Opbouwkast in zwarte kunststof behuizing (IP20), met beltransformator en deksel
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
2
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
