Driefasige groepenkast voor opbouw met 40A hoofdschakelaar, 6 lichtgroepen, 1 kookgroep en 2 aardlekschakelaars. De zwarte kunststof behuizing is IP20 en meet 390x220x90 mm.

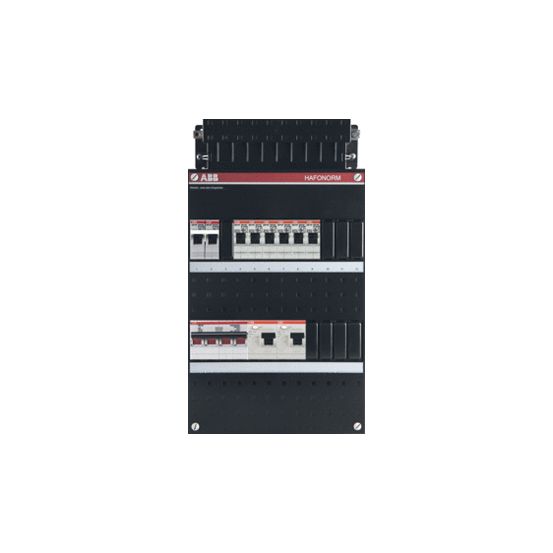

De ABB Haf Hafonorm groepenkast HAD3333-22F+H44 is een geassembleerde groepenkast voor driefasige installaties, uitgevoerd met een 1-fase kookgroep en meerdere groepen achter aardlekschakelaars.
Belangrijkste kenmerken
Deze ABB Hafonorm groepenkast HAD3333-22F+H44 is uitgevoerd voor 3 fasen en heeft in totaal 7 groepen, waarvan 6 lichtgroepen. De kast is voorzien van een 4-polige hoofdschakelaar met een nominale stroom van 40 A en een beveiliging met installatie-/aardlekautomaten. Er zijn 2 aardlekschakelaars van 30 mA aanwezig, met in totaal 7 groepen achter de aardlekschakelaar.
De groepenkast heeft een 1-fase kookgroep en bevat 6 eenfasige miniatuurstroomonderbrekers (MCB) met uitschakelkarakteristiek B en een nominaal afschakelvermogen van 6 kA (EN 60898 bij 230 V). Daarnaast is de kast uitgevoerd met een zekering lastscheider (MCB + 2 x RCD) en een dubbele aardlekzekering (2 x RCD).
De behuizing is van kunststof en uitgevoerd in het zwart. De groepenkast is geschikt voor opbouwmontage en heeft een deksel als afdekking. Met een beschermingsgraad van IP20 en afmetingen van circa 390 x 220 x 90 mm (h x b x d) biedt de kast 2 rijen en een breedte van 24 module-eenheden. Aanbouwmogelijkheid is aanwezig, terwijl voorzieningen zoals beltransformator, contactdoos, meter, transparant deksel, overspanningsbeveiliging en datafunctionaliteit ontbreken.
Kenmerken op een rij
Geassembleerde ABB Hafonorm groepenkast HAD3333-22F+H44 voor 3 fasen
Totaal 7 groepen, waarvan 6 lichtgroepen en 7 groepen achter aardlekschakelaar
4-polige hoofdschakelaar, nominale stroom 40 A
2 aardlekschakelaars 30 mA, met zekering lastscheider (MCB + 2 x RCD) en dubbele aardlekzekering
Opbouwmontage, kunststof behuizing, IP20, afmetingen circa 390 x 220 x 90 mm (h x b x d)
Specificaties
Meer informatie
Aanbouwmogelijkheid
Ja
Aantal aardlekautomaten
0
Aantal aardlekschakelaars 30 mA
2
Aantal aardlekschakelaars 300 mA
0
Aantal boogfout detectie apparaten
0
Aantal directe groepen
0
Aantal eenfasige miniatuurstroomonderbrekers (MCB)
